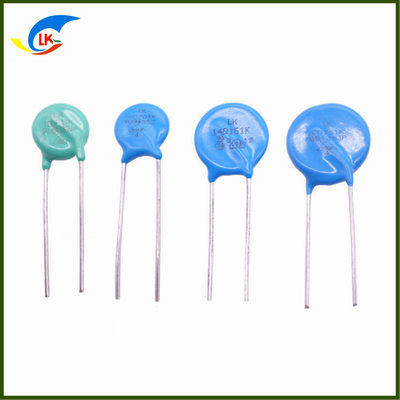

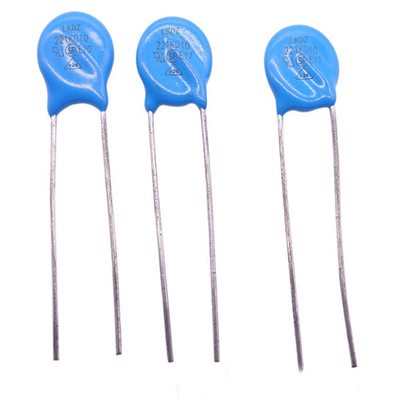

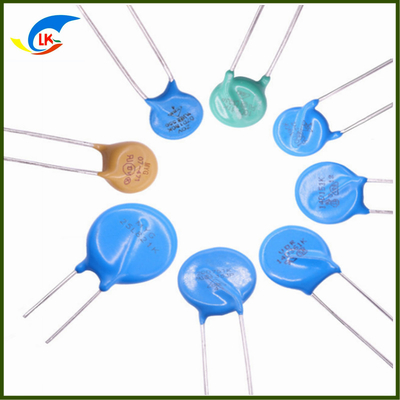

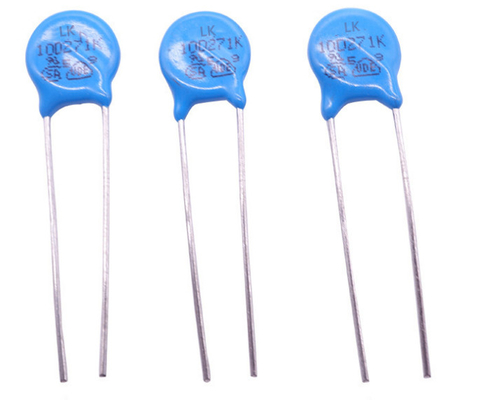

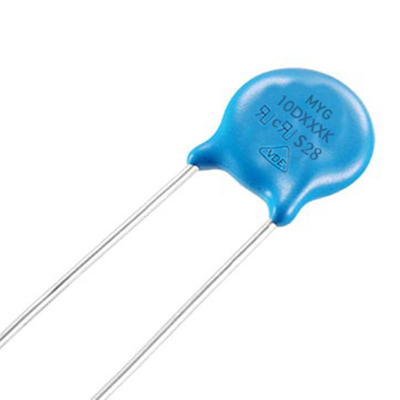

Inversor 10D MOV Componente eléctrico, óxido práctico Varistor Metal 10D471K 10D561K 10D220K 10D470K 10D180K

Varistor de óxido metálico MOV-10D no polar para protección contra picos de voltaje


¿Cómo usar un varistor de óxido metálico en un circuito?

Cuando el voltaje está dentro de los límites nominal, la resistencia del MOV será muy alta, por lo que toda la corriente fluye a través del circuito y ninguna corriente fluye a través del MOV.

Pero cuando hay un pico de voltaje en la red eléctrica aparecerá directamente en el MOV ya que es paralela a la red AC.Este alto voltaje reducirá el valor de la resistencia del MOV a un valor muy bajo, haciéndolo parecer un cortocircuito.

Esto fuerza una alta corriente a través del MOV, lo que hará que el fusible fluya y desconecte el circuito del voltaje de alimentación.el alto voltaje de la falla volverá rápidamente a los valores normales, en esos casos la corriente no durará el tiempo suficiente para explotar el fusible y el circuito vuelve al funcionamiento normal cuando el voltaje se vuelve normal.el MOV rompe el circuito por cortocircuitoAsí que si encuentras MOVs dañados en cualquier circuito de energía, es probablemente porque el circuito experimentó muchos picos de voltaje.

Proceso de producción / Control de calidad

Aplicación

1. Voltado del varistor: se refiere al valor de voltaje a través del varistor a una temperatura especificada y DC (generalmente 1mA o 0,1mA).
2. Tensión máxima continua: refers to the maximum effective value of sinusoidal AC voltage or the maximum DC voltage value that can be continuously applied to both ends of the varistor for a long time under the specified ambient temperature
3. Voltado de límite: se refiere al máximo de voltaje máximo en ambos extremos del varistor cuando una corriente de sobretensiones especificada (8,20 μs) pasa a través de él.
4Potencia nominal: se refiere a la potencia de impacto media máxima que puede aplicarse al varistor a la temperatura ambiente especificada.
5. Energía máxima: la energía máxima de impacto que puede aplicarse al varistor siempre que el voltaje del varistor no cambie más del ±10% y la forma de onda de la corriente de impulso sea de 10,1000 μs o 2 ms.
6Capacidad de corriente (corriente de entrada máxima)
