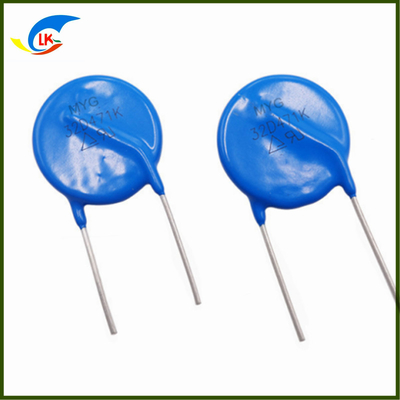

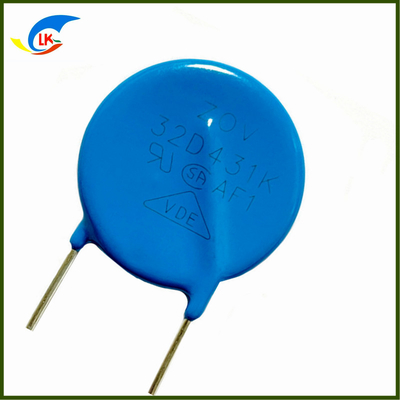

Protección contra sobretensiones MOV Resistor 32mm 470V Serie para el inversor electrónico

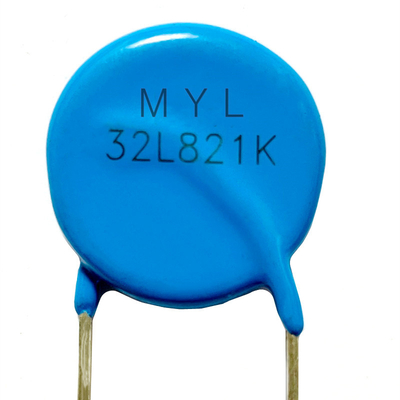

Varistor de tipo MYL1

(Varistor de tipo MYL1)

El varistor tipo MYL1 es un elemento cerámico semiconductor hecho de óxido de zinc como materia prima principal, y su valor de resistencia cambia no linealmente con el cambio de voltaje aplicado.Tiene las características de tamaño pequeño y gran caudal.

1, Características

Válvulas de transmisión de corriente

Coeficiente de no linealidad excelente

Excelente con corriente de corriente continua.

Tiempo de respuesta rápido

2, Aplicaciones recomendadas

Protección de semiconductores

Protección de las señales automáticas ferroviarias

Protección contra sobretensiones de los instrumentos de comunicación, medición o control

Unidades de amortiguación de sobretensiones transitorias

Protección contra sobretensiones de los interruptores de vacío

3Explicación de los números de las partes

Especificación para la aprobación

		Especificación				- No, no es así.
Parte - No, no es así.		Se trata de un sistema de control de las emisiones de gases de escape.				Página 1 de 2
						Duración:4 de septiembre de 2023
1.OUTLINE
1.1			Apariencia	Sin ninguna grieta, la marca debe ser clara
1.2			Dimensiones	Las dimensiones (mm)
							D (máximo)		34.0
							H (máximo)		38.0
							T (m)± 15)		5.5
							¿Qué quieres decir?±0.02)		1.2
							¿Qué es eso?±1.0)		25.0
2Parámetro eléctrico
2.1	Válti­dad máxima admisible				El aire acondicionado300(V)			A 1 mA de corriente continua
					¿ Qué pasa?385(V)
2.2	Voltado del varistor				423 a 517(V)			V.O. 1 mA□V1.0 mA¿Qué quieres decir?
2.3	Potencia nominal				1.2(W)
2.4	Ventilación de sujeción máxima				IP: el nombre de la empresa200(A)			Forma de onda de la corriente de ensayo 8/20 - ¿Qué es esto?Mel
					VC: 775V) El
2.5	Resistiendo la corriente de marea				1 tiempo:25000(A)			Forma de onda de la corriente de ensayo 8/20 - ¿Qué es esto?Mel
					2o tiempo:20000(A)
2.6	Energía máxima				460(J)			Forma de onda de la corriente de ensayo 10/1000Mel
2.7	Capacidad típica				2800(pf)			@ 1KHz
2.8	Corriente de fuga				¿Qué quieres decir?200 (¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡MA) El			A un 80% del voltaje del varistor
2.9	Exponente no linealA)				¿Qué quieres decir?40
2.10	Coeficiente de temperatura del voltaje del varistor				- ¿Por qué?00,05%/°C Max. ¿Qué quieres decir?
2.11	Impulso de la vida				- ¿Por qué?10% ((V1 - ¿Qué es?)			Forma de onda de la corriente de ensayo 8/20 - ¿Qué es esto?Mel

Especificación para la aprobación

5Características eléctricas

Rango de temperatura de funcionamiento: de 40 a 85 °C

Rango de temperatura de almacenamiento: -40 a 125°C

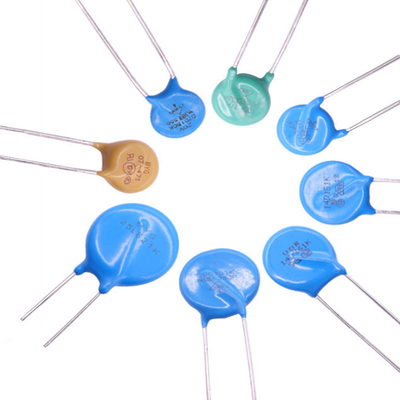

Corriente de baja fuga 32D 40D MOV Varistor de óxido metálico Amplio rango de voltaje de trabajo

Los fabricantes de varistores SPD creen que la aplicación de varistores puede proteger significativamente los equipos eléctricos de bajo voltaje.Necesitamos tomar varias medidas de protección contra rayos de acuerdo con las especificaciones, y luego instalar varistores en el extremo de la fuente de alimentación del usuario para realizar el ajuste de la resistencia del extremo de la fuente de alimentación.el varistor se descompondrá para garantizar que el voltaje en ambos extremos permanezca en un valor normalAdemás, la línea de fase o línea neutral se utiliza para introducir la sobrevoltaje del rayo, que se puede descomponer por dos varistores,y el voltaje en ambos extremos permanecerá en un valor normalAl mismo tiempo, el fusible se soplará para garantizar que no fluya corriente continua a través del varistor, protegiendo así al varistor.

Propiedades básicas de los varistores:


(1) Características de protección: cuando la resistencia al impacto de la fuente de impacto (o la corriente de impacto Isp=Usp/Zs) no excede el valor especificado,no se permite que la tensión limitada del varistor supere la tensión de resistencia al impacto (Urp) que el objeto protegido puede soportar.. .
(2) Características de resistencia al impacto, es decir, el propio varistor debe poder soportar la corriente de impacto especificada, la energía de impacto,y la potencia media cuando se producen impactos múltiples uno tras otro.
(3) Hay dos características de vida: una es la vida de tensión de trabajo continua, es decir,el varistor puede cumplir con el tiempo de trabajo (horas) especificado en las condiciones de temperatura ambiente y voltaje del sistema especificadosEl segundo es la vida útil del impacto, es decir, el número de veces que puede soportar con fiabilidad el impacto especificado.

Proceso de producción / Control de calidad

Aplicación

1. Voltado del varistor: se refiere al valor de voltaje a través del varistor a una temperatura especificada y DC (generalmente 1mA o 0,1mA).
2. Tensión máxima continua: refers to the maximum effective value of sinusoidal AC voltage or the maximum DC voltage value that can be continuously applied to both ends of the varistor for a long time under the specified ambient temperature
3. Voltado de límite: se refiere al máximo de voltaje máximo en ambos extremos del varistor cuando una corriente de sobretensiones especificada (8,20 μs) pasa a través de él.
4Potencia nominal: se refiere a la potencia de impacto media máxima que puede aplicarse al varistor a la temperatura ambiente especificada.
5. Energía máxima: la energía máxima de impacto que puede aplicarse al varistor siempre que el voltaje del varistor no cambie más del ±10% y la forma de onda de la corriente de impulso sea de 10,1000 μs o 2 ms.
6Capacidad de corriente (corriente de entrada máxima)
