Especificación para la aprobación

Especificación

- No, no es así.

Parte número uno.

Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.

Página 1 de 2

Fecha: 03 de septiembre de 2023

El número de

El CSA

1.OUTLINE

1.1

Apariencia

Sin ninguna grieta, la marca debe estar clara

1.2

Dimensiones

Las dimensiones (mm)

D (máximo)

60

H (máximo)

78.2

T (máximo)

11.9

W (± 0,05)

9.7

t

0.7

E (± 1,0)

25.4

Φ (M4)

4.3

2Parámetro eléctrico

2.1

Tensión máxima permitida

AC: 680 (((V)

A 1 mA de corriente continua

DC: 895 (V)

2.2

Tensión del VARISTOR

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero

V0.1mA □ V1mA ■

2.3

Tensión máxima de sujeción

IP: 500 ((A)

Forma de onda de la corriente de ensayo 8/20 μs

Vc: 1812 ((V)

2.4

A pesar de la corriente fuerte

En: 50000 ((A)

Forma de onda de la corriente de ensayo 8/20 μs

IMax: 70000 (A)

2.5

Max energía

2050 ((J)

Forma de onda de la corriente de ensayo 10/1000μs

2.6

Capacidad típica

2700 ((pf)

@ 1KHz

2.7

Corriente de fuga

¢ 20 μA)

A un 80% del voltaje del varistor

2.8

Exponente no lineal (α)

¥21

α=log

Yo...1

el registro

V.1

Yo...2

V.2

2.9

Coeficiente de temperatura Válvulas de presión de las válvulas

¥ ± 0,05%/°C el máximo

Vc85°C a Vc25°C × 1 ×100 ((%°C) Vcat25°C 60

2.10

Impulso de vida

± 10% ((V1mA)

Forma de onda de corriente de ensayo 8/20μs

Especificación para la aprobación

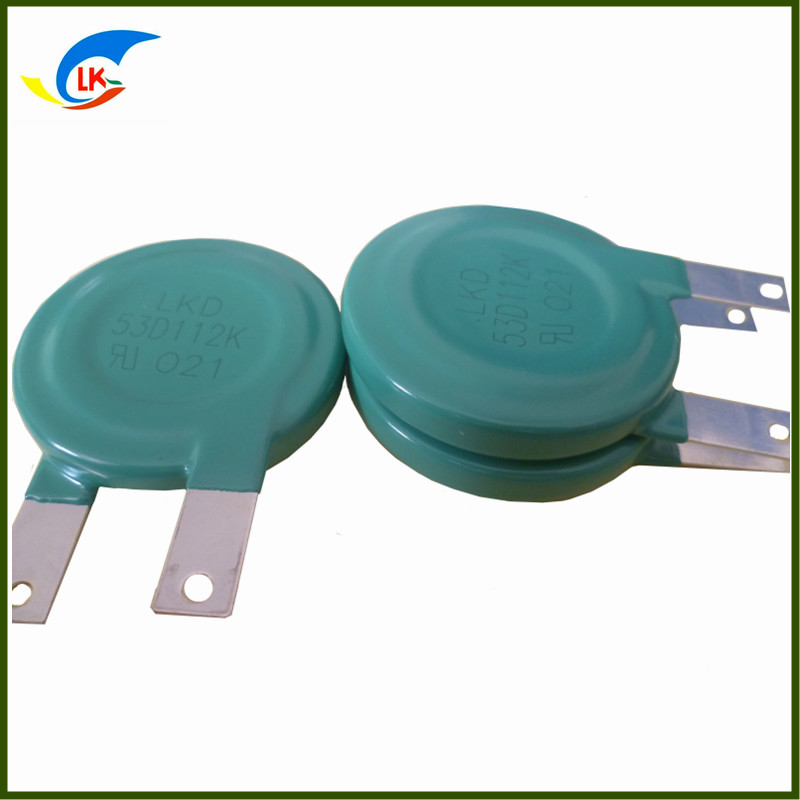

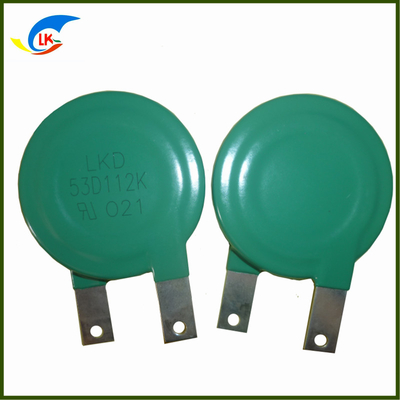

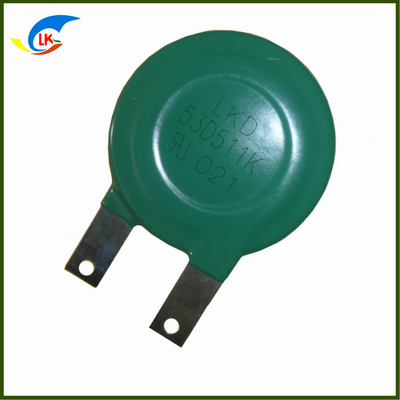

Capacidad de resistencia a las fuertes sobretensiones 53D MOV Varistor de óxido metálico Amplio rango de voltaje de trabajo

Los fabricantes de varistores SPD creen que los dispositivos semiconductores son también uno de los nuevos componentes introducidos en los automóviles,utilizado principalmente para proteger el sistema eléctrico de los automóviles y evitar daños en el sistema por sobrevolución y energía de sobretensionesLa aplicación de varistores en automóviles puede evitar el uso de diversas técnicas para ajustar el sistema eléctrico.El varistor de óxido de zinc de baja tensión de alta energía (MYN1) se utiliza directamente para ajustar el voltaje y la corriente del terminal ab de la fuente de alimentación para proteger todo el sistema eléctricoIncluso si la batería está desconectada de la fuente de alimentación o la carga cae bruscamente, y hay una gran energía de sobretensiones en ambos extremos de AB,El varistor también puede proteger dispositivos semiconductores y varios dispositivos electrónicos del impacto de las sobretensiones, reduciendo así el volumen y el peso del vehículo y reduciendo el consumo de combustible durante la conducción.

La aplicación de varistores en automóviles no solo puede proteger automóviles, sino también mejorar la tecnología y el rendimiento de fabricación de automóviles.Los fabricantes de varistores SPD creen que los reostatos también pueden proteger el voltaje y suprimir el sobrevoltado de encendido electrónicoCuando el sistema de encendido está en condiciones normales de funcionamiento, el anillo de encendido generará una fuerza electromotriz contraria.Si el voltaje a través de la L2 secundaria calculado por la relación de vueltas excede de 20 kV, la alta tensión causará una avería instantánea de la bujía, y la ignición comenzará normalmente.la tensión inducida causará una sobre tensión alta en el extremo primario del sistema de encendidoMediante la aplicación de varistores y la conexión directa de varistores en ambos extremos del tubo compuesto, es posible proteger el sistema de encendido, suprimir la sobre tensión,y proteger el sistema eléctrico del automóvil.


Propiedades básicas de los varistores:


(1) Características de protección: cuando la resistencia al impacto de la fuente de impacto (o la corriente de impacto Isp=Usp/Zs) no excede el valor especificado,no se permite que la tensión limitada del varistor supere la tensión de resistencia al impacto (Urp) que el objeto protegido puede soportar.. .
(2) Características de resistencia al impacto, es decir, el propio varistor debe poder soportar la corriente de impacto especificada, la energía de impacto,y la potencia media cuando se producen impactos múltiples uno tras otro.
(3) Hay dos características de vida: una es la vida de tensión de trabajo continua, es decir,el varistor puede cumplir con el tiempo de trabajo (horas) especificado en las condiciones de temperatura ambiente y voltaje del sistema especificadosEl segundo es la vida útil del impacto, es decir, el número de veces que puede soportar con fiabilidad el impacto especificado.

Proceso de producción / Control de calidad

Aplicación

1. Voltado del varistor: se refiere al valor de voltaje a través del varistor a una temperatura especificada y DC (generalmente 1mA o 0,1mA).
2. Tensión máxima continua: refers to the maximum effective value of sinusoidal AC voltage or the maximum DC voltage value that can be continuously applied to both ends of the varistor for a long time under the specified ambient temperature
3. Voltado de límite: se refiere al máximo de voltaje máximo en ambos extremos del varistor cuando una corriente de sobretensiones especificada (8,20 μs) pasa a través de él.
4Potencia nominal: se refiere a la potencia de impacto media máxima que puede aplicarse al varistor a la temperatura ambiente especificada.
5. Energía máxima: la energía máxima de impacto que puede aplicarse al varistor siempre que el voltaje del varistor no cambie más del ±10% y la forma de onda de la corriente de impulso sea de 10,1000 μs o 2 ms.
6Capacidad de corriente (corriente de entrada máxima)
