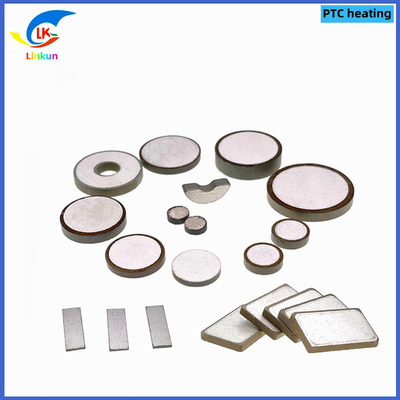

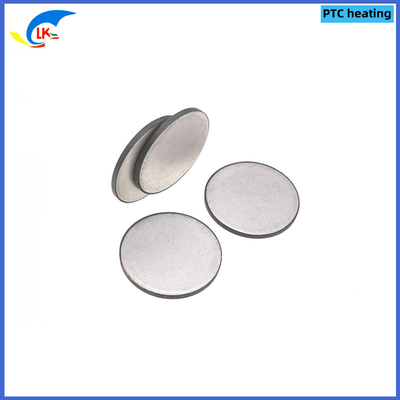

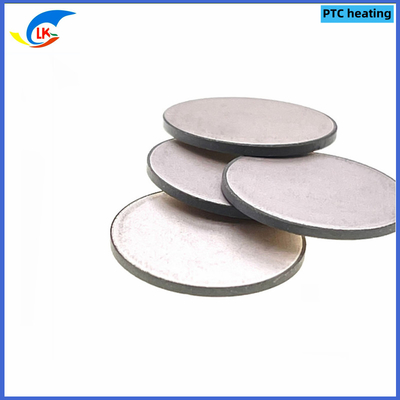

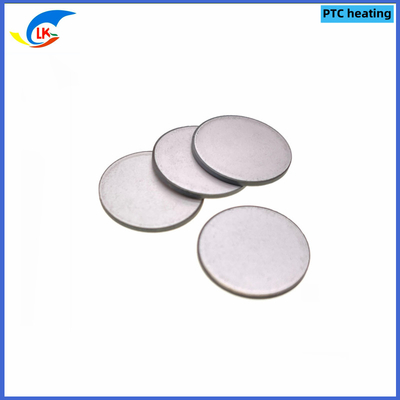

El termistor de PTC

1-1.Dimensiones

2-1.Material del embalaje

1. Caja de espuma interior

2- En cartón.

Método de embalaje

1. Un cartón para colocar diez caja de espuma

2. cantidad por cartón:

2-3. Condición de almacenamiento

Temperatura: -10°C+40°C

Humedad: ≤ 70% RH

Término: ≤12 meses (primero ingreso/primero ingreso)

Después de desempaquetar el paquete mínimo, vuelva a sellarlo inmediatamente o guárdelo dentro de un recipiente sellado con un agente secante.

No de la parte:

MZ4P6S1915-10-20R5S12V/65 y el resto de los equipos

El termistor de PTC

10 a 20Ω

Rev: 0/A (2023.10.13)

Página 2 de 5

Punto de trabajo

Especificación

Condiciones y métodos de ensayo

Resistencia de potencia cero

(RN)

Rango de temperatura ambiente: 25 °C ± 1 °C

Voltado de ensayo: 1,5VDC

3-2 Temperatura de Curie

(TC)

La resistencia en TC es el doble de RN

3-3.Voltaje de funcionamiento máximo.

3-4. Temperatura de la superficie

En la temperatura ambiente: 25 °C ± 2 °C

Voltagem de aplicación:3.7V

Instrumentos de ensayo:Termómetro digital

Después de aplicar 3,7 V durante 10 minutos, ensaye la temperatura media del disco.

3-5. soportar el voltaje ((Ub)

(Ub)

En la temperatura ambiente: 25 °C ± 2 °C

Diagrama del circuito de ensayo

4Prueba para pruebas de vida

4-1.Ensayo de carga intermitente a temperatura ambiente

No hay apariencia, estructura y propiedades eléctricas anormales.

a 25 ± 2 °C se aplican 3,7 V_D.C.durante 60 segundos encendidos y 300 segundos apagados, un total de 1000 ciclos.

4-2.Ensayo de carga continua a temperatura normal

No hay apariencia, estructura y propiedades eléctricas anormales.

a 25±2°C, con una tensión de 3,7 V_D.C.1 hora de trabajo continuo.

No de la parte:

MZ4P6S1915-3R5S12V/65 y el resto de los vehículos

El termistor de PTC

10 a 20Ω

Rev: 0/A (2024).10.13)

Página 3 de 5

Ejemplo:

MZ4 P6 S1915¿Qué quieres decir?15R El S 12 V/ 65

Se trata de los siguientes elementos:

(1)――Termistor de calefacción PTC

(2)――Temperatura de Curie

P6――60°C P8――80°C

X2―120°C X8―180°C

Y2―220°C Y8―270°C

(3)――Tamaño del disco

S1915―Ф19*1.5

S202030――L20*W20*T3.0

(4)―Resistencia a 25°C

El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.

150―15Ω

Se trata de un sistema de control de las emisiones.

202―2000Ω

(5)―Tolerancia a la resistencia

M――± 20%

N――± 30%

X―±25%

Especialidades

(6)――Voltaje nominal

12V―12V

V24―24V

V110―110V

V230―230V

(7)――Temperatura de la superficie

65−65°C

105−105°C

240−240°C

No de la parte:

MZ4P6S1915-10-20R5S12V/65 y el resto de los equipos

El termistor de PTC

10 a 20Ω

Rev: 0/A (2024).10.13)

Página 4 de 5

No de la parte: MZ4P6S1915-3R5S12V/65

7. TENCIÓN

(1)Leer esta especificación antes de utilizar el producto.

(2) Por favor, no exponga el posistor a ningún entorno anormal.O puede deteriorar el carácter del posistor, empeorar, puede causar un mal funcionamiento ((o daños).

●Utilice el posistor dentro de la tensión máxima especificada.

●Cuando se utilice este producto,por favor asegúrese de que las partes circundantes y el material de inserción puedan soportar la temperatura.pueden deteriorarse o producir gases nocivos (C12).H2S, NH3, SOX, NOX, etc. Y este gas nocivo puede deteriorar el elemento.

● Este producto no tiene una construcción impermeable. El agua salpicada puede causar un modo de fallo como disminución de la característica o fuga de corriente.

●El elemento cerámico de este producto es frágil y hay que tener cuidado de no ejercer una presión excesiva o de no causar un choque en el manejo.

●Mantenga el posistor en las siguientes condiciones, sin romper el envase

1Temperatura de almacenamiento:entre 10°C y 40°CHumedad de almacenamiento: inferior al 85%RH ((sin rocío)

2Lugar de almacenamiento: mantener alejados del sol, de cualquier gas halógeno, como la corina o los materiales sulfurosos.

● Por favor mantenga alejado el Posistor.

1Desde gases cáusticos y reductores (como Cl2,H2S,NH3,SOx, NOx, etc.)

2Del gas volátil y combustible.

3A partir de una solución salina de agua, aceite, loción y disolvente orgánico.

(3) Se le pide que no utilice nuestro producto en desviación de las especificaciones acordadas.

(4)Asegúrese de que su producto haya sido evaluado en función de sus especificaciones con nuestro producto.

Estar montado en su producto

(5) Por favor, devuélvanos un duplicado de esta especificación del producto con su firma para confirmar su

Recibo.Si no se devuelve el duplicado antes de la fecha, se considerará que ha recibido el presente pliego de condiciones.

8.Compatibilidad con la Directiva RoHS
