| 2Envasado y almacenado |
|
2-1.Material del embalaje
|
1. Caja de espuma interior
2- En cartón.
|
|
Método de embalaje
|
1. Un cartón para colocar diez caja de espuma
2. cantidad por cartón:
|
|
2-3. Condición de almacenamiento
|
Temperatura: -10°C+40°C
Humedad: ≤ 70% RH
Término: ≤12 meses (primero ingreso/primero ingreso)
Después de desempaquetar el paquete mínimo, vuelva a sellarlo inmediatamente o guárdelo dentro de un recipiente sellado con un agente secante.
|
|
No de la parte:
MZ4P6S1915-1-3RS3V7/65 y sus componentes
|

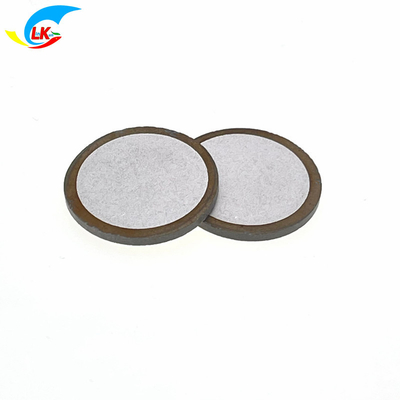

El termistor de PTC
1 a 3Ω
|
Rev: 0/A(en el año 2024)10.20)
Página 2 de 5
|
| 3Las características eléctricas |
|
Punto de trabajo
|
Especificación
|
Condiciones y métodos de ensayo
|
|
Resistencia de potencia cero
(RN)
|
1 a 3Ω |
Rango de temperatura ambiente: 25 °C ± 1 °C
Voltado de ensayo: 1,5VDC
|
|
3-2 Temperatura de Curie
(TC)
|
60±7°C (sólo como referencia) |
La resistencia en TC es el doble de RN
|
|
3-3.Voltaje de funcionamiento máximo.
presión eléctrica de trabajo
|
3.7V |
|
|
3-4. Temperatura de la superficie
温度 de la superficie
|
65 ± 10 °C |
En la temperatura ambiente: 25 °C ± 2 °C
Voltagem de aplicación:3.7V
Instrumentos de ensayo:Termómetro digital
Después de aplicar 3,7 V durante 10 minutos, ensaye la temperatura media del disco.
|
|
3-5. soportar el voltaje ((Ub)
耐电压 (Ub)
|
40 V/60 S |
En la temperatura ambiente: 25 °C ± 2 °C
Diagrama del circuito de ensayo:
|
|
4Prueba para pruebas de vida
|
|
4-1. ¿Qué quieres decir?
Prueba de carga intermitente a temperatura ambiente
|
No hay apariencia, estructura y propiedades eléctricas anormales.
|
a 25 ± 2 °C se aplican 3,7 VD.C.durante 60 segundos encendidos y 300 segundos apagados, un total de 1000 ciclos.
|
|
4 y 2.
Prueba de carga continua a temperatura normal
|
No hay apariencia, estructura y propiedades eléctricas anormales.
|
a 25±2°C, con una tensión de 3,7 VD.C.1 hora de trabajo continuo.
|
|
No de la parte:
MZ4P6S1915-1-3RS3V7/65 y sus componentes
|
El termistor de PTC
1 a 3Ω
|
Rev: 0/A(en el año 2024)10.20)
Página 3 de 5
|
| 5.Código del número de parte |
|
Ejemplo:
MZ4 P6 S1915¿Qué quieres decir?1 a 3R El S 3V7 65
Se trata de los siguientes elementos:
(1)――Termistor de calefacción PTC
(2)――Temperatura de Curie
P6――60°C P8――80°C
X2―120°C X8―180°C
Y2―220°C Y8―270°C
(3)――Tamaño del disco
S1915―Ф19*1.5
S202030――L20*W20*T3.0
(4)―Resistencia a 25°C
Se trata de un sistema de control de las emisiones de gases de escape.
150―15Ω
Se trata de un sistema de control de las emisiones.
202―2000Ω
(5)―Tolerancia a la resistencia
M――± 20%
N――± 30%
X―±25%
Especialidades
(6)――Voltaje nominal
3V7―3.7V
V24―24V
V110―110V
V230―230V
(7)――Temperatura de la superficie
65−65°C
105−105°C
240−240°C
|
|
No de la parte:
MZ4P6S1915-1-3R5S3V7/65 y sus componentes
|
El termistor de PTC
1 a 3Ω
|
Rev: 0/A(en el año 2024)10.20)
Página 4 de 5
|
| 6Curva R-T |
|
No de la parte: MZ4P6S1915-1-3R5S3V7/65
7. Atención
(1)Leer esta especificación antes de utilizar el producto.
(2) Por favor, no exponga el posistor a ningún entorno anormal.O puede deteriorar el carácter del posistor, empeorar, puede causar un mal funcionamiento ((o daños).
●Utilice el posistor dentro de la tensión máxima especificada.
●Cuando se utilice este producto,por favor asegúrese de que las partes circundantes y el material de inserción puedan soportar la temperatura.pueden deteriorarse o producir gases nocivos (C12).H2S, NH3, SOX, NOX, etc. Y este gas nocivo puede deteriorar el elemento.
● Este producto no tiene una construcción impermeable. El agua salpicada puede causar un modo de fallo como disminución de la característica o fuga de corriente.
●El elemento cerámico de este producto es frágil y hay que tener cuidado de no ejercer una presión excesiva o de no causar un choque en el manejo.
|
| |
|
|
|
|
|
|
|
|
