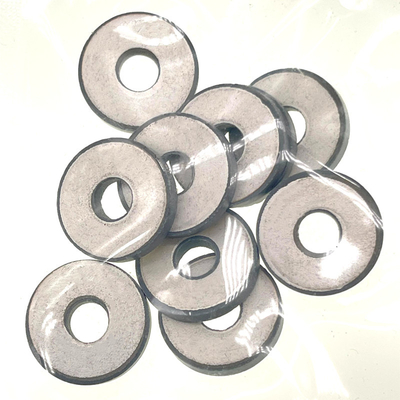

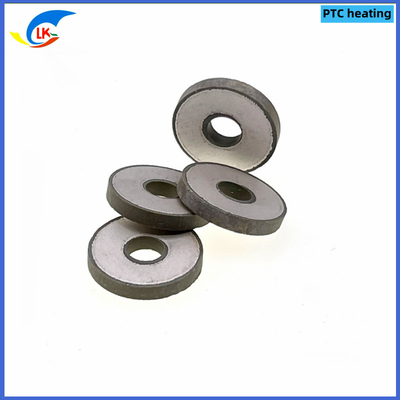

Termistores PTC para la calefacción.pdf

No de la parte: MZ4HX5S160525-7R5SV12/170

3-12Ω

Rev: 0/A (18 de noviembre de 23)

Página 1 de 6

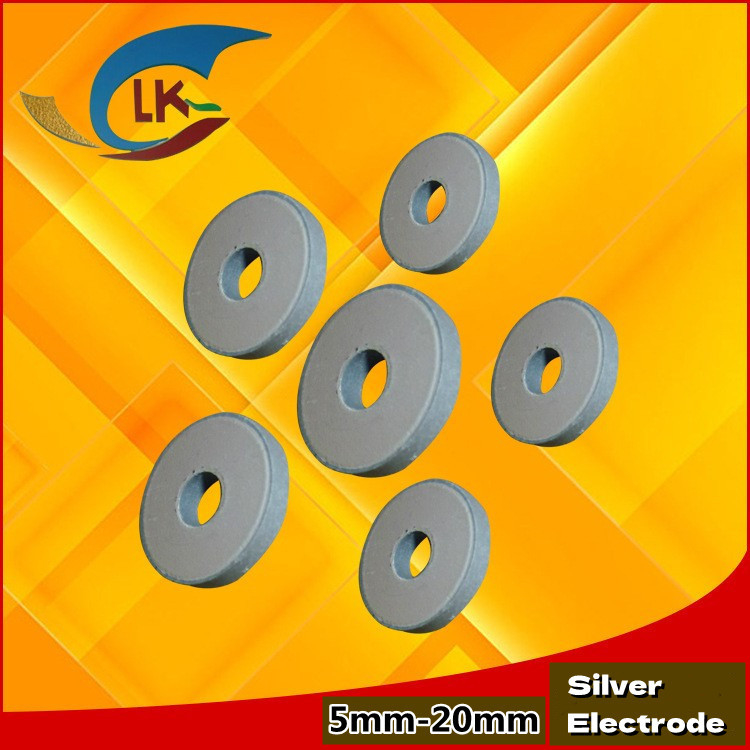

1-1. dimensiones (mm)

El termistor de PTC

3-12Ω

Rev: 0/A (18 de noviembre de 23)

Página 2 de 6

Punto de trabajo

Especificación

Condiciones y métodos de ensayo

Resistencia de potencia cero

(RN)

Rango de temperatura ambiente: 25 °C ± 1 °C

Voltado de ensayo: 1,5VDC

2-2 Temperatura de Curie

(TC)

La resistencia en TC es el doble de RN

Voltado de funcionamiento

2-4. Temperatura de la superficie

(TS)

En la temperatura ambiente: 25 °C ± 2 °C

Válvula de tensión: 36 V._D.C.

Instrumentos de ensayo:Termómetro digital

Después de haber aplicado 36 V_D.C.Durante 10 minutos, prueba la temperatura del disco.

2-5. Resiste el voltaje

En la temperatura ambiente: 25 °C ± 2 °C

Diagrama del circuito de ensayo

Válvula de tensión

3-1 Método de embalaje

En el envase debe indicarse el siguiente contenido:

1"Nombre de fábrica o marca registrada;

2"Nombre y modelo del producto;

3"La caja, cantidad PTC;

Condición de almacenamiento

Temperatura: -10°C+60°C

Humedad: ≤ 70% RH

Término: ≤12 meses (primero ingreso/primero ingreso)

Después de desempaquetar el paquete mínimo, vuelva a sellarlo inmediatamente o guárdelo dentro de un recipiente sellado con un agente secante.

El termistor de PTC

3-12Ω

Rev: 0/A (18 de noviembre de 23)

Página 3 de 6

Ejemplo:

MZ4 horas X5 S160525¿Qué quieres decir?Las demás: El S V12/ 170

Se trata de los siguientes elementos:

(1)――Termistor PTC para calefacción

(2)――Temperatura de Curie

P5―50°C P9―90°C

Se trata de un sistema de control de la temperatura.

Y2―220°C Y8―280°C

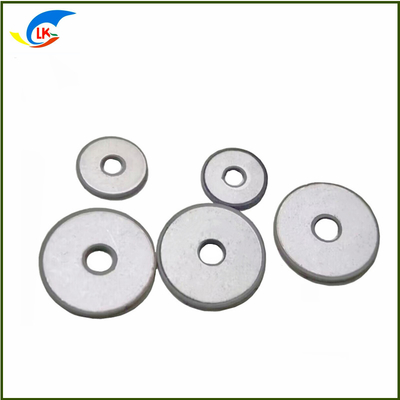

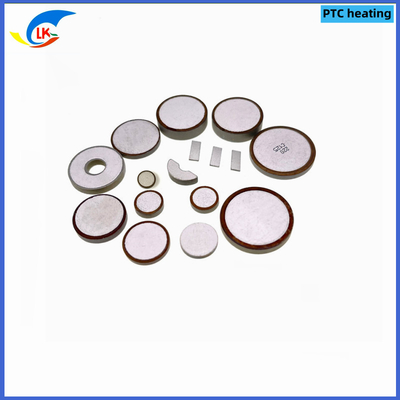

(3)――Tamaño del disco

S0820―Ф8.0*2.0

S160525―Ф16*5*2.5

(4)―Resistencia a 25°C

Se aplicarán las reglas siguientes:

350―35Ω

102―1000Ω

202―2000Ω

(5)―Tolerancia a la resistencia

M――± 20%

N――± 30%

X―±25%

Especialidades

(6)―― Máxima tensión nominal

3V7―3.7V

V12 ――12V

V110―110V

V265―265V

(7)――Temperatura de la superficie

170−170 °C

- - - - - - - -

270−270°C

El termistor de PTC

3-12Ω

Rev: 0/A (18 de noviembre de 23)

Página 4 de 6

5Curva R-T

No de la parte: M Z4HX5S160525-7R5SV12/170

7. Atención

(1)Leer esta especificación antes de utilizar el producto.

(2) Por favor, no exponga el posistor a ningún entorno anormal. o puede deteriorar el carácter del posistor, mal, puede causar un mal funcionamiento ((o daño).

●Utilice el posistor dentro de la tensión máxima especificada.

●Cuando se utilice este producto, asegúrese de que las partes circundantes y el material de inserción puedan soportar la temperatura.pueden deteriorarse o producir gases nocivos (C12).Los gases nocivos pueden deteriorar el elemento.

● Este producto no tiene una construcción impermeable. El agua salpicada puede causar un modo de fallo como disminución de la característica o fuga de corriente.

●El elemento cerámico de este producto es frágil y se debe tener cuidado de no ejercer una presión excesiva o de no causar un choque en el manejo.

● Conserve el posistor en las siguientes condiciones, sin romper el envase

1Temperatura de almacenamiento:entre 10°C y 40°C

Humedad de almacenamiento: inferior al 85% (sin rocío)

2Lugar de almacenamiento: mantener alejados del sol y de cualquier gas halógeno, como la corina o los materiales sulfurosos.

● Por favor mantenga alejado el Posistor.

1Desde gases cáusticos y reductores (como Cl2,H2S,NH3,SOx, NOx, etc.)

2Del gas volátil y combustible.

3A partir de una solución salina de agua, aceite, loción y disolvente orgánico.

(3) Se le pide que no utilice nuestro producto en desviación de las especificaciones acordadas.

(4)Asegúrese de que su producto ha sido evaluado en función de sus especificaciones con nuestro producto

Si el duplicado no se devuelve antes de la fecha, se considerará que usted ha recibido esta especificación del producto.

8.Compatibilidad con el Reglamento (CE) n.o 1907/2006
