MZ92D-47R PTC termistor para arranque del motor, para el tablero de control principal del aire acondicionado inversor
Termistores PTC para arranque del motor
--Tipo de chip
--tipo de cáscara
Descripción del producto
el uso
◆ arranque auxiliar de compresores como refrigeradores, acondicionadores de aire y bombas de calor
◆ arranque auxiliar del motor de inducción monofásico
◆ Suprimción de corriente de entrada de las fuentes de alimentación de conmutación, convertidores de frecuencia, placas de control principales de los acondicionadores de aire de frecuencia variable, controladores de micromotores, etc.
Características
◆ Electrodo metálico confiable: Ni (tapado químico o pulverización) + Ag (impresión en pantalla)
◆ Un electrodo robusto adecuado para la instalación de abrazaderas a presión, lo que garantiza una larga vida útil
◆ No hay ruido eléctrico, fácil de instalar
◆ Seleccione el tamaño del chip y el punto de Curie para proporcionar la mejor corriente de entrada y tiempo de acción para el arranque
◆ Alta capacidad de resistir el voltaje y la corriente de sobretensiones
◆ Aprobación de seguridad: UL&CUL, VDE, CQC
◆ Cumplir con la directiva RoHS
Modelo y parámetros
Tipo de chip (serie MZ9)
| producto modeloNúmero del producto |
25°C零功率 electric阻 |
tensión máxima |
máxima corriente eléctrica |
destrucción de la presión eléctrica |
居里温度 (Temperatura en el cuarto) |
Diámetro x espesor |
| Resistencia de energía cero a 25 °C |
Válvula de tensión máxima |
Corriente máxima |
Voltado de destrucción |
Temperatura de Curie |
Diámetro x espesor |
| R25 (Ω) |
Vmax ((V) |
Imáx (a) |
VBD ((V) |
Tc(°C) |
(mm) |
| MZ9-3R3□X3S1625 |
3.3 |
160 |
12 |
320 |
135 |
16 por 2.5 |
| MZ9-3R9□X3S1625 |
3.9 |
180 |
12 |
360 |
| MZ9-4R7□X3S1625 |
4.7 |
180 |
12 |
420 |
| MZ9-5R0□X0S1625 |
5 |
200 |
12 |
480 |
105 |
| MZ9-5R5□X2S1625 |
5.5 |
200 |
12 |
450 |
120 |
| MZ9-6R8□X0S1625 |
6.8 |
200 |
10 |
480 |
105 |
| MZ9-6R8□X3S1625 |
6.8 |
200 |
10 |
450 |
135 |
| MZ9-10R□X0S1625 |
10 |
200 |
10 |
500 |
105 |
| MZ9-10R□X3S1625 |
10 |
200 |
8 |
500 |
135 |
| MZ9-15R□X3S1625 |
15 |
350 |
8 |
700 |
135 |
| MZ9-22R□X3S1625 |
22 |
350 |
8 |
700 |
| MZ9-33R□X3S1625 |
33 |
355 |
6 |
720 |
| MZ9-47R□X3S1625 |
47 |
400 |
5 |
720 |
| MZ9-68R□X3S1625 |
68 |
450 |
4 |
800 |
| MZ9-5R0□X2S1725 |
5 |
200 |
12 |
450 |
120 |
17.5 por 2.5 |
| MZ9-6R8□X2S1725 |
6.8 |
200 |
10 |
500 |
| MZ9-10R□X2S1725 |
10 |
200 |
10 |
550 |
| MZ9-20R□X2S1725 |
20 |
320 |
8 |
650 |
| MZ9-3R3□X2S2025 |
3.3 |
160 |
12 |
350 |
135 o 120 |
20 por 2.5 |
| MZ9-3R9□X2S2025 |
3.9 |
180 |
12 |
400 |
| MZ9-4R7□X3S2025 |
4.7 |
180 |
12 |
420 |
| MZ9-5R6□X3S2025 |
5.6 |
180 |
12 |
450 |
| MZ9-6R8□X3S2025 |
6.8 |
200 |
10 |
500 |
| MZ9-10R□X3S2025 |
10 |
230 |
9 |
550 |
| MZ9-12R□X3S2025 |
12 |
250 |
8.5 |
600 |
| MZ9-15R□X3S2025 |
15 |
350 |
8 |
700 |
| MZ9-22R□X3S2025 |
22 |
350 |
8 |
720 |
| MZ9-33R□X3S2025 |
33 |
355 |
6 |
750 |
| MZ9-47R□X3S2025 |
47 |
400 |
5 |
800 |
| MZ9-68R□X3S2025 |
68 |
450 |
5 |
860 |
| MZ9-3R9□X2S2032 |
3.9 |
180 |
16 |
350 |
120 |
20 por 3.2 |
| MZ9-12R□X2S2032 |
12 |
350 |
8 |
700 |
| MZ9-15R□X2S2032 |
15 |
350 |
8 |
750 |
| MZ9-30R□X2S2032 |
30 |
450 |
7 |
800 |
| MZ9-33R□X2S2032 |
33 |
385 |
8 |
750 |
| MZ9-40R□X2S2032 |
40 |
450 |
8 |
800 |
| MZ9-25R□X2S2050 |
25 |
400 |
9 |
800 |
120 |
20 por 5.0 |
| MZ9-38R□X2S2050 |
38 |
400 |
9 |
800 |
| MZ9-50R□X2S2050 |
50 |
410 |
8 |
800 |
| MZ9-75R□X2S2050 |
75 |
410 |
6 |
800 |
Comentario:
1.□Representa el rango de desviación de R25 M: ±20% X: ±25% N: ±30% S: Especial
2.Otras especificaciones o parámetros pueden ser personalizados

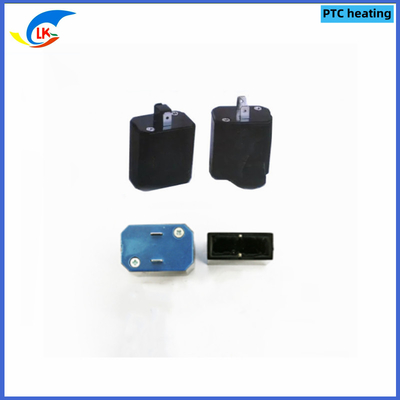

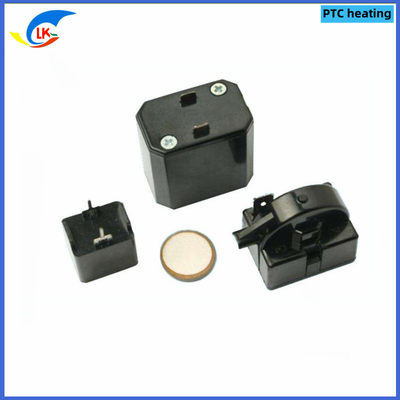

Tipo de carcasa (serie MZ92D)
•Estructura y dimensiones
Un tipo de estructura de caparazón
Estructura de la cáscara de tipo B
Modelo y parámetros
| Número del producto |
Resistencia de energía cero a 25 °C |
Válvula de tensión máxima |
Corriente máxima |
Consumo de energía |
| (Ω) |
(Vac) |
(A) |
(W) |
| MZ92D-3R9 □ |
3.9 |
160 |
12 |
4 |
| MZ92D-4R7 □ |
4.7 |
180 |
12 |
3.5 |
| MZ92D-5R0□ |
5 |
180 |
12 |
3.5 |
| MZ92D-6R8 □ |
6.8 |
200 |
15 |
3.5 |
| MZ92D-10R □ |
10 |
200 |
15 |
3.5 |
| MZ92D-15R □ |
15 |
350 |
12 |
3.2 |
| MZ92D-22R □ |
22 |
350 |
15 |
3.2 |
| MZ92D-25R □ |
25 |
400 |
12 |
3.2 |
| MZ92D-30R □ |
30 |
450 |
12 |
3.2 |
| MZ92D-33R □ |
33 |
450 |
12 |
3.2 |
| MZ92D-38R □ |
38 |
450 |
12 |
3.2 |
| MZ92D-40R □ |
40 |
450 |
10 |
3.2 |
| MZ92D-47R □ |
47 |
450 |
12 |
3.2 |
| MZ92D-50R □ |
50 |
500 |
10 |
3.2 |
| MZ92D-68R □ |
68 |
500 |
9 |
3.2 |
| MZ92D-101R □ |
100 |
500 |
9 |
3.2 |
Comentario:
1.□Representa el rango de desviación de R25 M: ±20% X: ±25% N: ±30% S: Especial
2. Otras especificaciones o parámetros pueden ser personalizados
3Los parámetros de consumo de energía se ensayan en la condición de que se aplique Vmax.
