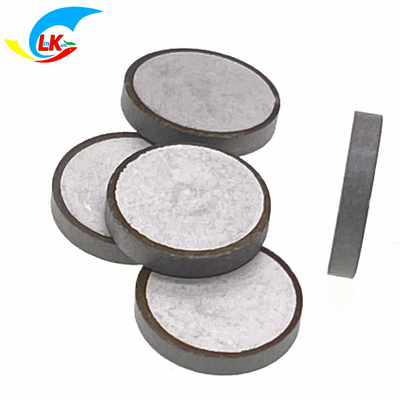

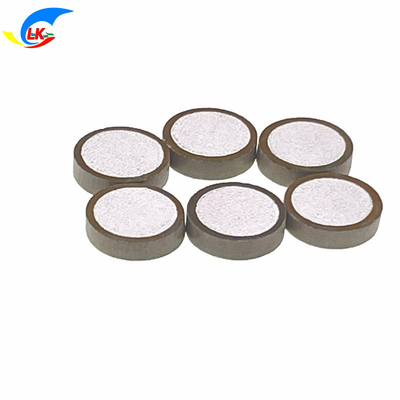

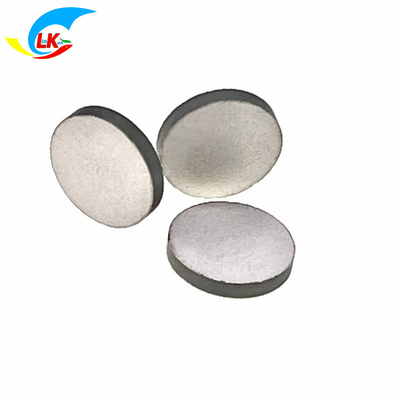

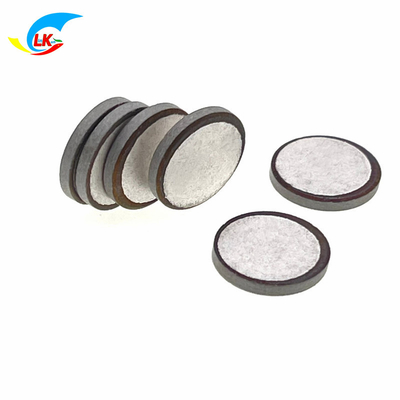

3.7V~220V Placa de calefacción de temperatura constante de electrodo de plata

Elementos de calefacción cerámicos redondos PTC termistor de aluminio de 8*3 mm electrodo 225°C 220V 1-4kΩ para el calentamiento de repelentes de mosquitos

Pieza de calefacción de cerámica térmica PTC      Termistores PTC para la calefacción.pdf

Las características de las almohadillas de calefacción cerámicas PTC se reflejan principalmente en sus tres aspectos principales: características de resistencia-temperatura, características de voltios-amperios y características de tiempo de corriente.Entre ellosLas características de resistencia a la temperatura son las características más básicas y el factor más importante para determinar el rendimiento de los materiales PTC.

Principio de funcionamiento:

La pieza cerámica de calentamiento con termistor PTC tiene funciones especiales de temperatura constante, ajuste de temperatura y control de temperatura propia.

Cuando se aplica un voltaje AC o DC a un elemento PTC, por debajo de la temperatura del punto de Curie, la resistividad es muy baja y la temperatura aumenta rápidamente.la resistividad aumenta repentinamentePara lograr el objetivo del control automático de la temperatura y la temperatura constante, no se necesita ningún dispositivo adicional de circuito de control de temperatura, and the living temperature of the PTC element can be adjusted according to different temperature requirements through formulas to achieve the required operating temperature in different application scenarios.

- ¿ Por qué?Estructura externa:

Existen tres tipos de estructuras de elementos de calefacción de chip PTC: tipo de plomo de electrodo de doble cara, tipo de plomo de electrodo de un solo lado y tipo de plomo de electrodo lateral.

Con el fin de facilitar la instalación del cliente, también proporcionamos productos con otras estructuras, tales como: piezas de calefacción PTC con capa de aislamiento (y cables), piezas de calefacción PTC con caparazón (y cables),utilizado para calentar agua, alisadores de pelo, calefacción de aire, etc. Para los calentadores PTC, véase este enlace a la izquierda.

2Ejemplos de uso:

Calentadores, calefacción de aire acondicionado, secadores de ropa, mosquiteros, carburadores de motocicletas, precalentamiento de coches con arranque en frío, humidificadores eléctricos, instrumentos eléctricos a prueba de humedad,placas eléctricas calientes, masajistas, instrumentos de termoterapia, pistolas de pegamento, peluquería, calentador de alisador de cabello, máquina de café caliente, calentador de leche, agua hirviendo, calentador de agua, belleza de vapor, etc.Cuando la temperatura terminal del producto sea inferior a 260°CEl calentamiento PTC puede ser utilizado para mantener una temperatura constante sin control de temperatura. Tiene una estructura compacta y una larga vida útil, lo que tiene grandes ventajas.

3. Precauciones para el uso:

1) El elemento de calefacción PTC tiene las características de temperatura constante automática y no requiere un sistema de control de temperatura.

2) Cuando el elemento de calefacción PTC se utiliza para calentar un líquido (como el agua), el elemento de calefacción PTC no se dañará después de que el líquido se seque.

3) Si el elemento de calefacción PTC se utiliza para calentar el aire frío, el elemento de calefacción PTC no se dañará cuando no se suministra aire.

4) Hay cuatro electrodos para que los clientes elijan: níquel sin electro + plata (se puede soldar), aluminio de metal fundido, aluminio impreso + plata,plata impresa zinc + plata (se puede soldar), de aluminio impreso.

5) Larga vida útil, si se utiliza en un entorno normal, la vida útil puede alcanzar más de 10 años.

6) Funcionamiento fiable, utilizando las características internas de PTC para controlar la temperatura, nunca se sobrecalentará.

7) Los cambios en el voltaje de funcionamiento tienen un impacto relativamente pequeño en la temperatura de la superficie.la temperatura de la superficie aumenta (o disminuye) en aproximadamente 8°C.

8) Cuando se utilicen múltiples PTC juntos, deben conectarse en paralelo y no en serie.

9) Las diferentes condiciones de disipación de calor hacen que la potencia de calentamiento de PTC varíe mucho.

10) En general, se utilizan hojas PTC de tipo de salida de electrodos de doble cara, pero para fines especiales, también se pueden utilizar salida de electrodos de un solo lado y salida de electrodos laterales.

Cuadro de referencia de selección de parámetros:

Nota:

1) A medida que aumenta el grosor de la hoja PTC, aumenta la tensión de resistencia y la fiabilidad.Se debe seleccionar un PTC más grueso..

2) Las cerámicas PTC son frágiles y no se debe fabricar una sola PTC en un área grande.varios PTC pueden combinarse en una gran superficie (con caparazón o aislamiento). y alambres), véase los productos de nuestra empresa: chapa de calefacción PTC de aislamiento y elemento de calefacción PTC tipo concha.

3) Las formas especiales, como anillo, hexágono, triángulo, varilla, varilla de anillo, etc., se pueden personalizar de acuerdo con los requisitos del cliente.

4) El precio de la placa de calefacción varía según las necesidades específicas y la dosificación del producto.

.

Productos de uso común:

Nota:
1) El voltaje de funcionamiento puede ser de 3V a 420V.

2) Debido a la gran variedad de productos de nuestra compañía, no podemos enumerarlos a todos. Si necesita productos con otras especificaciones, puede preguntar directamente al personal de ventas.

3) Se puede personalizar de acuerdo con el tamaño, el voltaje de funcionamiento, el valor de resistencia, etc. requerido por el cliente.

4) Para seleccionar parámetros, consulte esta página: Tabla de referencia de selección de parámetros;
