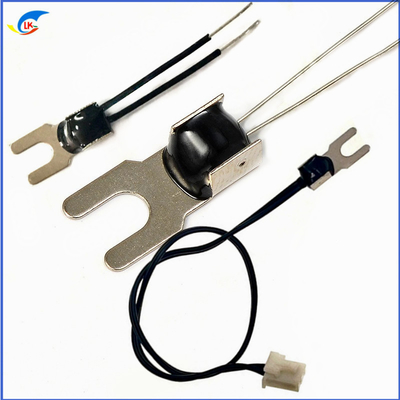

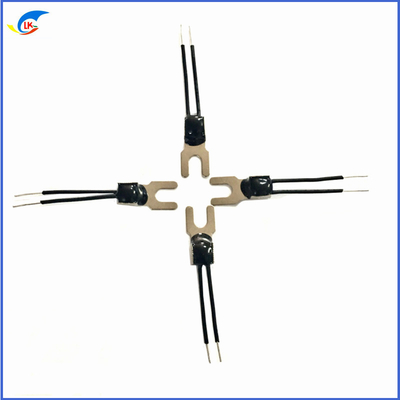

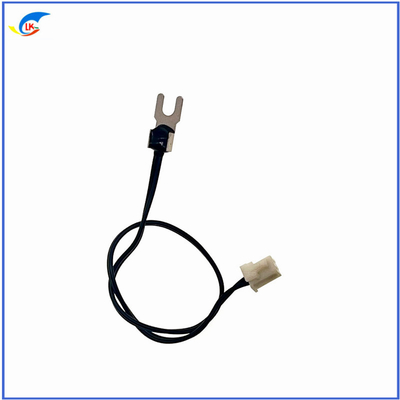

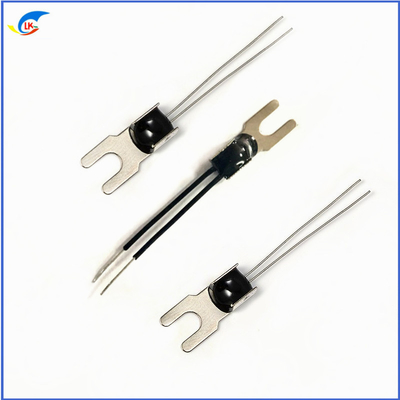

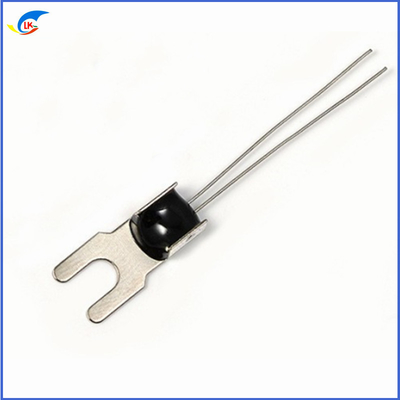

Anillo de cableado en forma de U Sensor de temperatura NTC 5K 10K 50K 100K Fácil de instalar, adecuado para circuitos integrados, Relay Tem
Información sobre el producto
Tipo de producto: sensor de temperatura NTC con anillo de cableado en forma de U
Características del producto: instalación fija, medición y control de la temperatura puntual
Uso del modelo: medición de la temperatura/control de la temperatura/protección contra el sobrecalentamiento
Rango de temperatura de funcionamiento: 0~125°C
Constante de tiempo térmico: aproximadamente 10S
Grado de resistencia al agua: IP66
Calificaciones del producto: Cumplir con los requisitos de certificación
Ámbito de aplicación del producto:
Control de temperatura de relé, circuitos integrados, Internet de las cosas, pequeños termostatos, etc.
Instrucciones de personalización del producto:
(1) Valor de resistencia del producto (valor nominal de resistencia a 25°C, u otro)
(2) Precisión del producto (1%~5%)
(3) Coeficiente de valor B del producto
(4) Modelo y longitud del alambre (color, longitud, requisitos de resistencia a la temperatura)
(5) Especificaciones de la cola del alambre (tin inmerso, enchufe, especificaciones especiales)
(6) Especificaciones y materiales de las sondas (cobre niquelado, cobre rojo, acero inoxidable, cáscara de plástico ABS)
(7)Rango de temperatura de uso
|
El tipo
|
NTC (termistor) Sensor de temperatura
|
|
Rango de temperatura
|
-50°C ~ +300°C; Personalizado
|
|
Precisión
|
1%;5%;10%
|
|
|
1K;2K;2.2K;2.7K;3K;5K;7K;8K;12K;15K;20K;25K;30K;40K;47K;50K;60K;70K;100K;200K;230K;250K;470K;500K;1000K;Personalizado
|
|
Valor B
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Personalizado
|
|
Material de la sonda
|
Acero inoxidable SS304, aluminio, cobre, plástico, epoxi, vidrio
|
|
Instalación
|
Flanges;superficie; hilo; plástico;recto; película; personalizado
|
|
Material de alambre
|
Tubo contraíble por calor;tubo de PVC;tubo de fibra de vidrio;tubo
|
|
Conector
|
Molex;JST;DuPont;CWB;CJT;Tipo U;Personalizado
|
|
A prueba de agua
|
Se aplican las siguientes condiciones:
|
Material, tipo y tamaño:
Los termistores son dispositivos semiconductores a granel y como tales pueden fabricarse en una variedad de formas.Los tamaños varían de 1 mm de cuentas a discos de unos pocos centímetros de diámetro y grosor.
Hay diferentes tipos de termistores, la mayoría de los cuales responden de manera diferente a los cambios de temperatura.Algunos termistores tienen una relación casi lineal de temperatura-resistencia, otros presentan un cambio brusco de pendiente (sensibilidad) a una temperatura característica específica.
Principales parámetros tecnológicos
| Número de la parte |
Resistencia nominal R25 |
Valor B (25/50) |
Coeficiente de disipación.
|
Constante de tiempo térmico |
Temperatura de funcionamiento |
| Rango KOhm |
Percentaje de tolerancia |
(K) |
Percentaje de tolerancia |
Mw/°C |
el segundo |
°C |
| CWF□□□3100 |
0.1 ~ 20 |
± 1
± 2
± 3
± 5
|
3100 |
± 1 |
≥ 2 años2 |
≤ 70 años |
-55 ~ +125 |
| CWF □□□3270 |
0.2 ~ 20 |
3270 |
| CWF □□□3380 |
0.5 ~ 50 |
3380 |
| CWF □□□ 3470 |
0.5 ~ 50 |
3470 |
| CWF□□□3600 |
1 ~ 100 |
3600 |
| CWF□□□3950 |
Entre 5 y 100 |
3950 |
| CWF□□□4000 |
Entre 5 y 100 |
4000 |
| CWF□□□4050 |
Entre 5 y 200 |
4050 |
| CWF □□□4150 |
10 ~ 250 |
4150 |
| CWF□□□4300 |
20 ~ 1000 |
4300 |
| CWF□□□4500 |
20 ~ 1000 |
4500 |
Rango de aplicación del sensor de temperatura NCT
◆Condicionadores de aire para calefacción y calefacción y equipos relacionados
◆Electrodomésticos de varios tamaños: acondicionadores de aire, refrigeradores, estufas de batería, hornos para pan, hornos para hornear, hornos eléctricos, hornos de microondas, ventiladores eléctricos, máquinas de leche de soja,Calentadores de agua eléctricos, cocinas eléctricas de arroz, gabinetes de desinfección, dispensadores de agua, calentadores, hierros eléctricos, gabinetes de desinfección, fuentes de beber, aparatos de iluminación, etc.
◆Circuitos de medición y control de temperatura para equipos agrícolas, médicos, de protección del medio ambiente, meteorológicos, de procesamiento de alimentos y otros
◆ bobinas de instrumentos, circuitos automotrices, módulos de circuitos integrados, circuitos de amplificadores de transistores, circuitos de compensación de temperatura como osciladores de cristal de cuarzo y termopares
Principio de funcionamiento del sensor de temperatura
Utilizando el termistor NTC bajo una cierta potencia de medición, el valor de la resistencia cae rápidamente a medida que aumenta la temperatura.el termistor NTC puede utilizarse para determinar la temperatura correspondiente midiendo su valor de resistencia, con el fin de alcanzar el objetivo de detectar y controlar la temperatura.
Prueba de fiabilidad
| Punto de ensayo |
Norma de ensayo |
método de ensayo |
Requisitos de rendimiento |
| Resistencia de energía cero |
Se aplican las siguientes condiciones: |
Sumergir las muestras en el baño de temperatura constante a 25°C±0,005°C,probar resistencia constante |
Resistencia tol ± 1%
|
| Valor B |
Se aplicará la norma IEC 60539-1. |
Sumergir las muestras en el baño de temperatura constante a 25°C, 50°C ((o 85°C), probar la resistencia constante y calcular el valor B |
Resistencia tol ± 1%
|
| Caída libre |
Se aplicará la norma IEC 60068-2-32.
|
Alturas de caída: 1,5 ± 0,1 m, superficie: cemento, 1 vez |
No hay daños evidentes, R25 △R/R≤±1%
|
| El aislamiento |
Se aplicará la norma IEC 60539-1.
|
Presión de 500 V sobre la capa de aislamiento en ensayo de resistencia del aislamiento |
En el caso de las entidades de crédito:
|
| Resiste el voltaje |
Se aplicará la norma IEC 60539-1. |
Ventilación resistente: 1500V/AC, Corriente de fuga: 2mA Duración: 60 segundos
|
No hay daños obvios.
|
| Tensión |
Se aplicará la norma IEC 60068-2-21. |
Velocidad de tracción uniforme en el extremo, F>4,0KG ((requerido por el cliente)
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Vibración |
Q/HBm 108 a 94 |
Frecuencia de ensayo: 10~500 Hz, oscilación: aceleración de 1,2 mm: 30 m/s2 Dirección X,Y,Z Tiempo:8 horas/dirección |
No hay daños evidentes, R25 △R/R≤±1%
|
| Humedad y calor constantes |
Se aplicará la norma IEC 60068-2-78. |
Temperatura: 40 ± 2 °C Humedad: 92-95% RH Tiempo: 1000 ± 24 horas |
No hay daños evidentes, R25 △R/R≤±1%
|
| Constante de tiempo térmico |
El Consejo Europeo |
Sumergirse en agua a 25°C, después del equilibrio térmico, sumergirse en 85°C, la resistencia llega al 63,2%, calcular el tiempo total |
< 10 segundos
|
| Almacenamiento a alta temperatura |
Se aplicará la norma IEC 60068-2-2. |
La temperatura: 125 °C ± 5 °C Tiempo: 1000 ± 24 horas |
No hay daños evidentes, R25 △R/R≤±1% |
| Choque térmico y frío |
Se aplican los siguientes requisitos: |
-40°C~+125°C T1:30min Tiempo del ciclo:1000
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Experimento de golpe |
Se aplicará la norma IEC 60068-2-77. |
Aceleración: 250 m/s2 Duración del pulso: 6 ms Tiempos de golpe: 1000 Tiempo de recuperación: 2 horas
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Almacenamiento a baja temperatura |
Se aplicará la norma IEC 60068-2-1. |
Temperatura: 40 ± 2 °C Tiempo: 1000 ± 24 horas
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Espray de sal |
Se aplicará la norma IEC 60068-2-11. |
Temperatura: 35±2°C Hora de recogida: 1,0 ml~2,0 ml Tiempo: se determina según la demanda real |
No hay daños evidentes, R25 △R/R≤±1%
|
Aplicación
