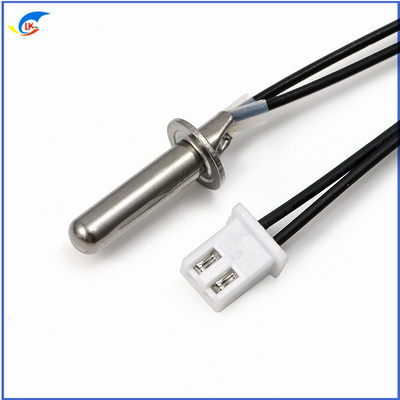

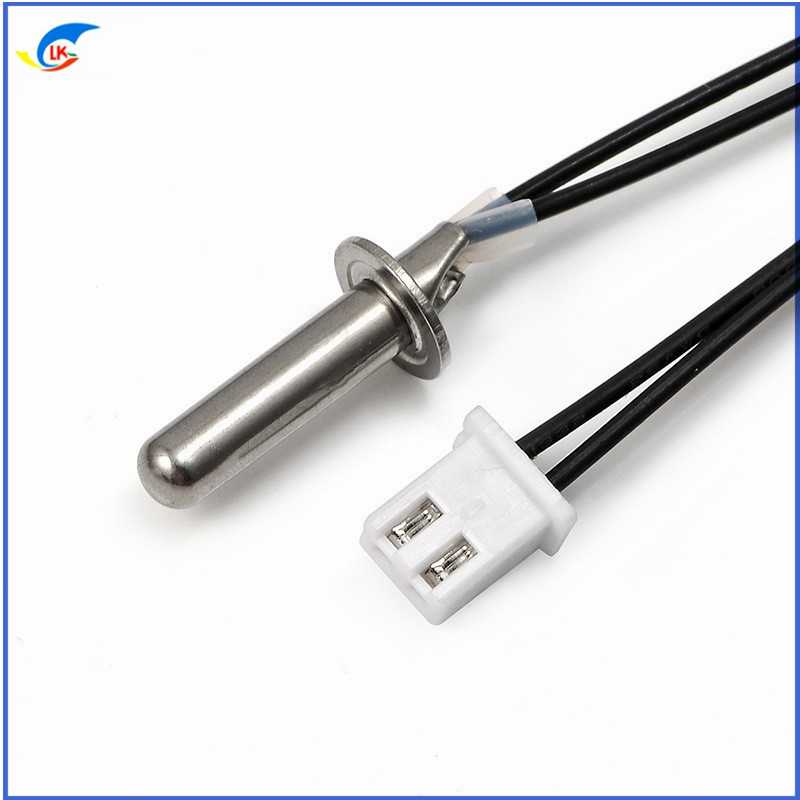

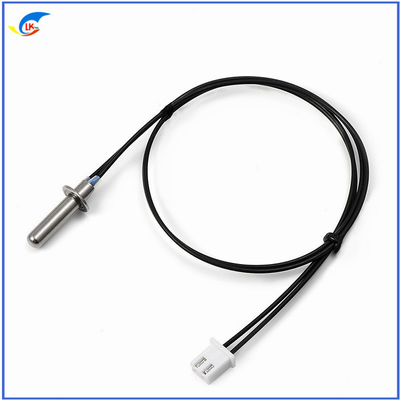

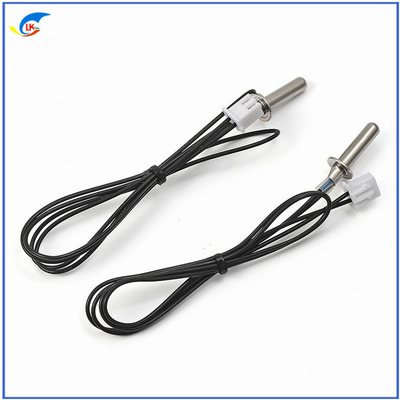

Freno de alta precisión NTC sonda termistor 200K 4200 Resistencia a altas temperaturas

Sensor de termistor NTC de brida 200K4200 Precisión del 1% Proceso de estampación Proba de temperatura de alta resistencia a la temperatura
Información sobre el producto
Tipo de producto: Sensor de temperatura NTC para el proceso de estampación de flanges Características del producto: fuerte
resistencia al voltaje y aislamiento, amplio rango de medición de temperatura, resistencia a la temperatura
Uso del modelo: medición de la temperatura/control de la temperatura/protección contra el sobrecalentamiento
Rango de temperatura de funcionamiento: 0 ~ + 300 °C
Constante de tiempo térmico: aproximadamente 12S
Válvula de resistencia del producto: AC 5000V*60S
Nivel de impermeabilidad: no impermeable
Calificaciones del producto: Cumplir con los requisitos de certificación
Ámbito de aplicación del producto:
Estufas eléctricas, purificadores de aire, calderas eléctricas, hornos de microondas, etc.
Instrucciones de personalización del producto:
(1) Valor de resistencia del producto (valor nominal de resistencia a 25°C, u otro)
(2) Precisión del producto (1%~5%)
(3) Coeficiente de valor B del producto
(4) Modelo y longitud del alambre (color, longitud, requisitos de resistencia a la temperatura)
(5) Especificaciones de la cola del alambre (tin inmerso, enchufe, especificaciones especiales)
(6) Especificaciones y materiales de las sondas (cobre niquelado, cobre rojo, acero inoxidable, cáscara de plástico ABS)
(7)Rango de temperatura de uso

Certificados de materia prima	Todas las piezas y el procesamiento cumplen con ROHS, CCC
Certificados de material para arneses de alambre	Las normas de calidad de los productos de la UE son las siguientes: PA66 para conectores; cobre o acero inoxidable para terminales
Duración	Según la solicitud del cliente
Tipo de conector	Tyco, Delphi, Bosch, Deutsch, Yazaki, Sumitomo, sustituciones de FCI
Servicio	Hay diferentes series de arneses de alambre CAD personalizados disponibles



Las características del sensor de temperatura del termistor NTC:



1. Alta precisión y alta estabilidad

2Respuesta rápida.

3Excelente resistencia al choque térmico

4Excelente resistencia a la humedad

5La producción por lotes de alta tecnología garantiza una alta calidad y una alta estabilidad de los productos.

Parámetros de rendimiento eléctrico del producto convencional


La parte No.	R25°C (KΩ)	B ((K) 25/50°C	Potencia nominal @25°C ((mW)	Factor de disipación (mW/°C)	Tiempo térmico Constante (S)
Se trata de un sistema de control de las emisiones de gases.	5.0	3274	Entre 10 y 20	2 a 4	5 a 20
Se trata de un sistema de gestión de la calidad.	5.0	3435	Entre 10 y 20	2 a 4	5 a 20
Título de la Directiva:	5.0	3470	Entre 10 y 20	2 a 4	5 a 20
Se aplicará el procedimiento siguiente:	5.0	3950	Entre 10 y 20	2 a 4	5 a 20
Título III: Las disposiciones de la Directiva 2008/57/CE	10.0	3274	Entre 10 y 20	2 a 4	5 a 20
Se aplicará el procedimiento siguiente:	10.0	3435	Entre 10 y 20	2 a 4	5 a 20
Se aplicará el procedimiento siguiente:	10.0	3470	Entre 10 y 20	2 a 4	5 a 20
Se aplican las disposiciones siguientes:	10.0	3950	Entre 10 y 20	2 a 4	5 a 20
Se aplicarán las disposiciones siguientes:	10.0	4100	Entre 10 y 20	2 a 4	5 a 20
Se aplican las disposiciones del artículo 6 del Reglamento (CE) no 1224/2009.	15.0	3950	Entre 10 y 20	2 a 4	5 a 20
Se aplican las disposiciones siguientes:	15.0	4100	Entre 10 y 20	2 a 4	5 a 20
Título III, capítulo 3, del Reglamento (CE) n.o 1224/2009	20.0	3950	Entre 10 y 20	2 a 4	5 a 20
El número de unidades de producción será el siguiente:	20.0	4100	Entre 10 y 20	2 a 4	5 a 20
Se aplicará el procedimiento siguiente:	22.0	4200	Entre 10 y 20	2 a 4	5 a 20
Se aplicará el procedimiento siguiente:	40.0	3928	Entre 10 y 20	2 a 4	5 a 20
Se trata de un sistema de control de las emisiones de gases.	50.0	3950	Entre 10 y 20	2 a 4	5 a 20
T5O3□4100A	50.0	4100	Entre 10 y 20	2 a 4	5 a 20
Se aplicarán las disposiciones siguientes:	100.0	3950	Entre 10 y 20	2 a 4	5 a 20
Se aplican las disposiciones siguientes:	100.0	4100	Entre 10 y 20	2 a 4	5 a 20
Título III: Las condiciones de los productos	100.0	4400	Entre 10 y 20	2 a 4	5 a 20



Prueba de fiabilidad



Punto de ensayo	Norma de ensayo	método de ensayo	Requisitos de rendimiento
Resistencia de energía cero	Se aplican las siguientes condiciones:	Sumergir las muestras en el baño de temperatura constante a 25°C±0,005°C,probar resistencia constante	Resistencia tol ± 1%
Valor B	Se aplicará la norma IEC 60539-1.	Sumergir las muestras en el baño de temperatura constante a 25°C, 50°C ((o 85°C), probar la resistencia constante y calcular el valor B	Resistencia tol ± 1%
Caída libre	Se aplicará la norma IEC 60068-2-32.	Alturas de caída: 1,5 ± 0,1 m, superficie: cemento, 1 vez	No hay daños evidentes, R25 △R/R≤±1%
El aislamiento	Se aplicará la norma IEC 60539-1.	Presión de 500 V sobre la capa de aislamiento en ensayo de resistencia del aislamiento	En el caso de las entidades de crédito:
Resiste el voltaje	Se aplicará la norma IEC 60539-1.	Ventilación resistente: 1500V/AC, Corriente de fuga: 2mA Duración: 60 segundos	No hay daños obvios.
Tensión	Se aplicará la norma IEC 60068-2-21.	Velocidad de tracción uniforme en el extremo, F>4,0KG ((requerido por el cliente)	No hay daños evidentes, R25 △R/R≤±1%
Vibración	Q/HBm 108 a 94	Frecuencia de ensayo: 10~500 Hz, oscilación: aceleración de 1,2 mm: 30 m/s2 Dirección X,Y,Z Tiempo:8 horas/dirección	No hay daños evidentes, R25 △R/R≤±1%
Humedad y calor constantes	Se aplicará la norma IEC 60068-2-78.	Temperatura: 40 ± 2 °C Humedad: 92-95% RH Tiempo: 1000 ± 24 horas	No hay daños evidentes, R25 △R/R≤±1%
Constante de tiempo térmico	El Consejo Europeo	Sumergirse en agua a 25°C, después del equilibrio térmico, sumergirse en 85°C, la resistencia llega al 63,2%, calcular el tiempo total	< 10 segundos
Almacenamiento a alta temperatura	Se aplicará la norma IEC 60068-2-2.	La temperatura: 125 °C ± 5 °C Tiempo: 1000 ± 24 horas	No hay daños evidentes, R25 △R/R≤±1%
Choque térmico y frío	Se aplican los siguientes requisitos:	-40°C~+125°C T1:30min Tiempo del ciclo:1000	No hay daños evidentes, R25 △R/R≤±1%
Experimento de golpe	Se aplicará la norma IEC 60068-2-77.	Aceleración: 250 m/s2 Duración del pulso: 6 ms Tiempos de golpe: 1000 Tiempo de recuperación: 2 horas	No hay daños evidentes, R25 △R/R≤±1%
Almacenamiento a baja temperatura	Se aplicará la norma IEC 60068-2-1.	Temperatura: 40 ± 2 °C Tiempo: 1000 ± 24 horas	No hay daños evidentes, R25 △R/R≤±1%
Espray de sal	Se aplicará la norma IEC 60068-2-11.	Temperatura: 35±2°C Hora de recogida: 1,0 ml~2,0 ml Tiempo: se determina según la demanda real	No hay daños evidentes, R25 △R/R≤±1%

Principio de funcionamiento del sensor de temperatura

Utilizando el termistor NTC bajo una cierta potencia de medición, el valor de la resistencia cae rápidamente a medida que aumenta la temperatura.el termistor NTC puede utilizarse para determinar la temperatura correspondiente midiendo su valor de resistencia, con el fin de alcanzar el objetivo de detectar y controlar la temperatura.
