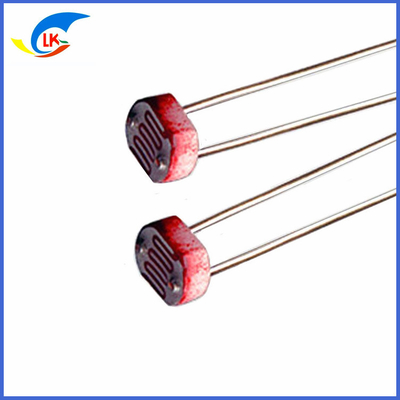

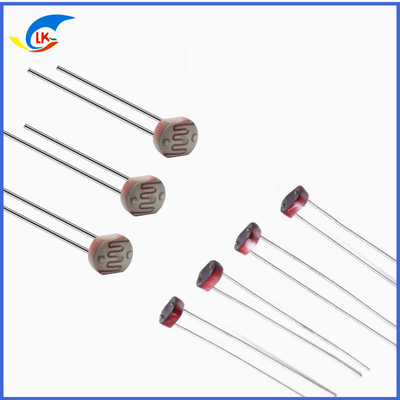

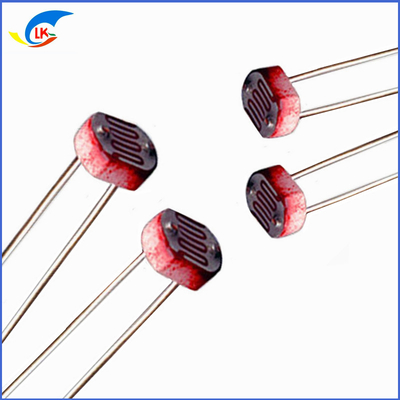

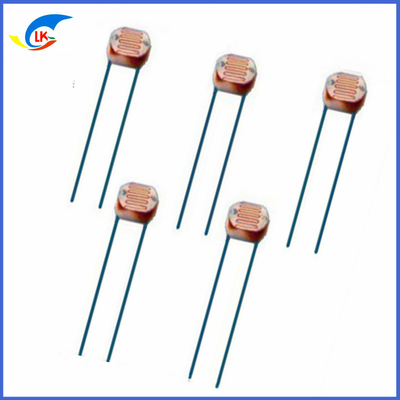

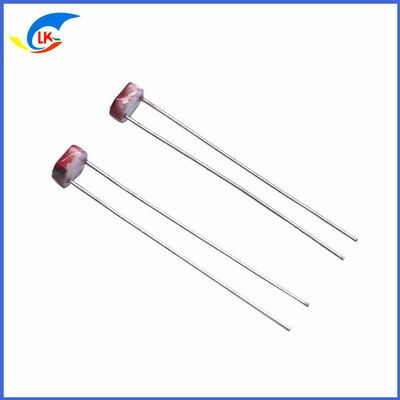

CDS 5528 Resistor brillante 10Lux 10-20KΩ Fotoresistor, pico espectral 540nm, adecuado para interruptores controlados por luz
Un fotorresistor es una resistencia hecha de material semiconductor cuya conductividad cambia linealmente con los cambios en la iluminación.cámaras y otras industrias.
Esquema
Unidad: mm
Rendimiento y características
Encapsulación en resina epoxi, buena fiabilidad
Tamaño pequeño y alta sensibilidad
Velocidad de respuesta rápida y buenas características espectrales
Ámbito de aplicación
Control fotoeléctrico con cámara de medición automática
Control de la luz interior Alarma
Control industrial Conmutador de control de luz
Lámpara de control de luz Juguetes electrónicos
Modelos y especificaciones
| Especificación |
Modelo |
- ¿ Qué es?
Válvula de tensión
VDC
|
- ¿ Qué es?
Consumo de energíamw
|
Medio ambiente
temperatura en °C
|
Espectro
Punto de llegada
|
Resistencia brillante ((10Lux)
KΩ
|
Resistencia a la oscuridad ≥
MΩ
|
γ100
10
|
Tiempo de respuesta (ms) |
Número del diagrama característico de iluminación |
| - ¿ Por qué no? |
Descenso |
| de la serie φ5 |
Se trata de la siguiente: |
150 |
90 |
-30 ~ + 70 |
540 |
2 a 5. |
0.1 |
0.5 |
30 |
30 |
1 |
| Se trata de la siguiente: |
150 |
90 |
-30 ~ + 70 |
540 |
Entre 5 y 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| Se trata de la GM5528 |
150 |
100 |
-30 ~ + 70 |
540 |
Entre 10 y 20 |
1 |
0.6 |
20 |
30 |
2 |
| Se trata de la siguiente: |
150 |
100 |
-30 ~ + 70 |
540 |
Entre 20 y 30 |
2 |
0.6 |
20 |
30 |
3 |
| Se trata de la GM5537-2 |
150 |
100 |
-30 ~ + 70 |
540 |
Entre 30 y 50 |
3 |
0.7 |
20 |
30 |
3 |
| Se trata de la siguiente: |
150 |
100 |
-30 ~ + 70 |
540 |
50 a 100 |
5 |
0.8 |
20 |
30 |
4 |
| Se trata de la siguiente: |
150 |
100 |
-30 ~ + 70 |
540 |
100 a 200 |
10 |
0.9 |
20 |
30 |
5 |
Condiciones de medición
tensión máxima aplicada: la tensión máxima que puede aplicarse continuamente al componente en la oscuridad;
Resistencia a la oscuridad: el valor de la resistencia en el décimo segundo después de apagar la luz de 10 Lux;
Consumo máximo de energía: Consumo máximo de energía cuando la temperatura ambiente es de 25°C.
Resistencia al brillo: valor de ensayo bajo la luz de 10 lux de una fuente luminosa estándar (temperatura de color 2854K) después de irradiarse con luz de 400-600 lux durante 2 horas;
γ valor: el logaritmo de la relación entre el valor de la resistencia estándar en condiciones de iluminación de 10Lux y de 100Lux.
Lg (R10/R100)
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Lg (100/10)
R10、R100 son los valores de resistencia bajo iluminación de 10Lux y 100Lux respectivamente (la tolerancia de γ es ±0,1)
Precauciones
1Este producto está embalado con materiales respetuosos con el medio ambiente, con 200 piezas en envases pequeños y 2.000 piezas en envases grandes;
2Evite almacenar este producto en ambientes húmedos y de alta temperatura.
3Debe almacenarse en gas no corrosivo, de lo contrario la capa de chapa de estaño se oxidará y la solderabilidad se reducirá.
Por lo tanto, debe utilizarse lo antes posible después de abrir el envase.
4- Humedad del ambiente de trabajo: 95%
5El tiempo de soldadura debe ser lo más corto posible; sumergirlo en líquido de estaño a 230 °C (Sn63 Pb37) a una distancia de 5 mm del cuerpo del fotoresistor CdS y mantenerlo durante 3-5 segundos.
6Tenga en cuenta que la posición de soldadura con plomo debe estar a más de 4 mm de la base cerámica.
Descripción del producto:
El resistor dependiente de la luz (LDR) es un fotoresistor de la serie de 5 mm con una alta sensibilidad a la luz y un tiempo de respuesta rápido.Con una sensibilidad máxima de 540 nm y un tiempo de respuesta de 30 ms tanto para el tiempo de ascenso como para el tiempo de caídaEl LDR es capaz de detectar incluso las fuentes de luz más débiles. El consumo de energía es de sólo 90mW, y la resistencia brillante a 10Lux está dentro del rango de 2-5KΩ.LDR también proporciona una serie de 3 mm y 12 mm fotoresistor para diferentes aplicacionesCon una longitud de conducción de 5 mm, es la opción ideal para aplicaciones de detección de luz.
Características:
- Nombre del producto: Resistor dependiente de la luz
- VDC de tensión máxima: 150 V
- Pico del espectro: 540
- Duración del plomo: 5 mm
- Resistores fotoresistentes de la serie 5 mm
- Resistores fotoresistentes de la serie GM55
- Resistores fotoresistentes de la serie 3 mm
- Temperatura del ambiente°C: -30°C a +70°C
- Resistencia a la oscuridad: 0,2 MΩ
Parámetros técnicos:
| Parámetro |
Valor |
| Nombre del producto |
Resistencia dependiente de la luz |
| Modelo |
Se trata de la siguiente: |
| Duración del plomo |
5 mm |
| Consumo de energíamw |
90 |
| Temperatura del medio ambiente°C |
-30 ~ + 70 °C |
| Resistencia brillante ((10Lux) |
(2-5) KΩ |
| Resistencia oscura |
0.2MΩ |
| Tiempo de respuesta (ms) |
Aumento de 30 ms Bajo 30 ms |
| Válvulas de corriente eléctrica |
Las demás: |
| Pico del espectro |
540 |
Aplicaciones:
LINKUN Photoresistor 5506: Sensor de resistencia respetuoso con el medio ambiente para una detección precisa de la luz
LINKUN Photoresistor 5506 es el sensor de resistencia respetuoso con el medio ambiente para la detección precisa de la luz.como el sistema de iluminación exteriorEl número de modelo de este fotorresistor es GM5506, y es fabricado por LINKUN, una marca conocida en la industria electrónica.Este fotorresistor tiene una longitud de plomo de 5 mm, un consumo de energía de 90 MW, y un rango de temperatura de funcionamiento de -30 a +70 °C. También es capaz de detectar la luz con precisión con una resistencia brillante de 2-5KΩ a 10Lux.
LINKUN Photoresistor 5506 es una forma confiable y rentable de detectar la luz con precisión en diversas aplicaciones.Este producto está disponible tanto en la serie de 5 mm como en la serie de 3 mm para diferentes requisitosLa serie de 5 mm es adecuada para aplicaciones con una mayor precisión de detección de luz, mientras que la serie de 3 mm es adecuada para aplicaciones con una menor precisión de detección de luz.Con su rendimiento superior y calidad confiable, LINKUN Photoresistor 5506 es la solución ideal para sus necesidades de detección de luz.
Personalización:
Servicio de resistencia dependiente de la luz personalizado
Nombre de marca: LINKUN
Número de modelo: fotoresistores 5506
En el caso de los productos originarios de la República Popular China, el valor de los productos originarios de la República Popular China es el mismo que el valor de los productos originarios de la República Popular China.
Tiempo de respuesta ((ms): Aumento de 30 ms Disminución de 30 ms
Pico del espectro: 540
Modelo: GM5506
Válvula de tensión máxima VDC: 150 V
Duración del plomo: 5 mm
Fotoresistores de la serie de 7 mm: disponibles
Ofrecemos resistencias de luz personalizadas para sus necesidades específicas. Nuestro modelo LINKUN Photoresistor 5506 está diseñado para el máximo rendimiento y fiabilidad.Tiene un tiempo de respuesta de 30 ms y un espectro máximo de 540 nm.La tensión máxima VDC es de 150V y la longitud de conducción es de 5mm. También ofrecemos fotoresistores de serie de 7mm.
Apoyo y servicios:
Apoyo técnico y servicios de resistencias dependientes de la luz
Ofrecemos soporte técnico y servicios para nuestros productos de resistencia dependiente de la luz.
- Reemplazo de piezas y componentes defectuosos
- Asistencia en la instalación y puesta a punto
- Solución de problemas y reparación
- Verificaciones periódicas de mantenimiento
- Respuesta a cualquier pregunta sobre el producto
Para obtener ayuda con su producto de resistencia dependiente de la luz, póngase en contacto con nosotros a través de nuestro sitio web o llame a nuestra línea de servicio al cliente.
Embalaje y envío:
Embalaje y envío
Las resistencias dependientes de la luz se empaquetan en un recipiente de plástico o metal sellado térmicamente y se envían en una caja o en una paleta, dependiendo del tamaño del pedido.
Preguntas frecuentes:
Pregunta y respuesta
P1: ¿Cuál es la marca del resistor dependiente de la luz?
R1: La marca del resistor dependiente de la luz es LINKUN.
P2: ¿Cuál es el número de modelo del resistor dependiente de la luz?
R2: El número de modelo del resistor dependiente de la luz es el fotoresistor 5506.
P3: ¿Dónde se produce el resistor dependiente de la luz?
R3: La resistencia dependiente de la luz se produce en Dongguan, Guangdong, China.
P4: ¿Cuál es el rango de voltajes de trabajo para el resistor dependiente de la luz?
A4: El rango de voltajes de trabajo para el resistor dependiente de la luz es de 0,2 V a 0,9 V.
P5: ¿Cuál es el rango de temperatura de funcionamiento para el resistor dependiente de la luz?
A5: El rango de temperatura de funcionamiento del resistor dependiente de la luz es de -30°C a 80°C.
