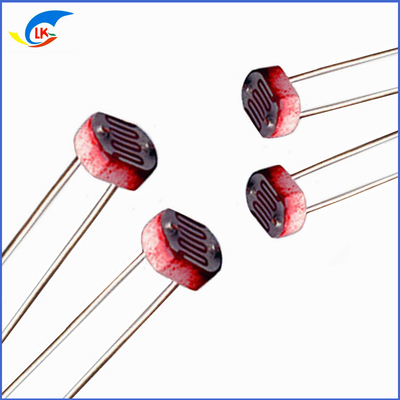

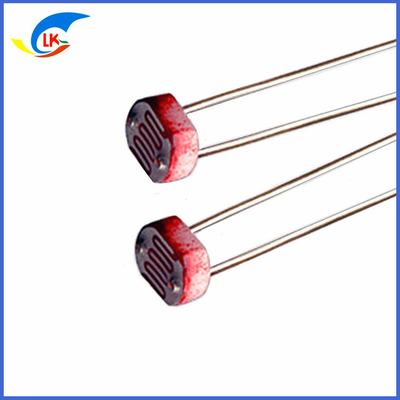

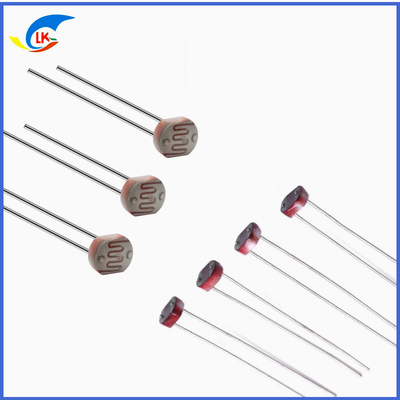

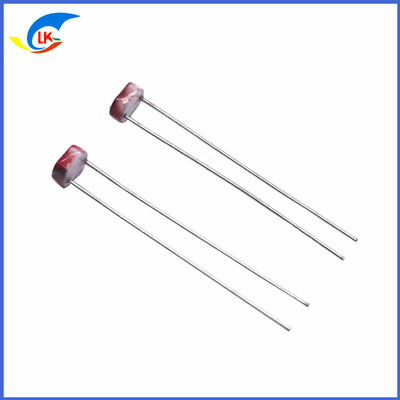

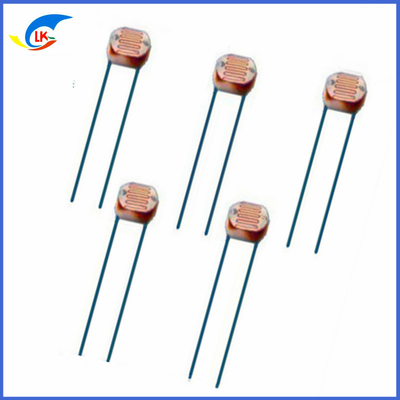

Alta sensibilidad CDS 5516 fotoresistores 5-10KΩ para control de luz lámpara de control interior

Resistor fotorresistente de 5 mm Serie CDS 5516 Resistor brillante 5-10KΩ Adecuado para control de luz lámpara Control de luz interior

Un fotorresistor es una resistencia hecha de material semiconductor cuya conductividad cambia linealmente con los cambios en la iluminación.cámaras y otras industrias.



Esquema



Unidad: mm





Rendimiento y características



Encapsulación en resina epoxi, buena fiabilidad

Tamaño pequeño y alta sensibilidad

Velocidad de respuesta rápida y buenas características espectrales

Ámbito de aplicación



Control fotoeléctrico con cámara de medición automática

Control de la luz interior Alarma

Control industrial Conmutador de control de luz

Lámpara de control de luz Juguetes electrónicos

Modelos y especificaciones



Especificación	Modelo	- ¿ Qué es? VVDC de tensión	- ¿ Qué es? Consumo de energíamw	Medio ambiente temperatura en °C	Espectro Punto de llegada	Resistencia brillante ((10Lux) KΩ	Resistencia a la oscuridad ≥ MΩ	γ100 10	Tiempo de respuesta (ms)		Número del diagrama característico de iluminación
									- ¿ Por qué no?	Descenso
de la serie φ5	Se trata de la siguiente:	150	90	-30 ~ + 70	540	2 a 5.	0.1	0.5	30	30	1
	Se trata de la siguiente:	150	90	-30 ~ + 70	540	Entre 5 y 10	0.2	0.5	30	30	1
	Se trata de la GM5528	150	100	-30 ~ + 70	540	Entre 10 y 20	1	0.6	20	30	2
	Se trata de la siguiente:	150	100	-30 ~ + 70	540	Entre 20 y 30	2	0.6	20	30	3
	Se trata de la GM5537-2	150	100	-30 ~ + 70	540	Entre 30 y 50	3	0.7	20	30	3
	Se trata de la siguiente:	150	100	-30 ~ + 70	540	50 a 100	5	0.8	20	30	4
	Se trata de la siguiente:	150	100	-30 ~ + 70	540	100 a 200	10	0.9	20	30	5













Condiciones de medición



tensión máxima aplicada: la tensión máxima que puede aplicarse continuamente al componente en la oscuridad;

Resistencia a la oscuridad: el valor de la resistencia en el décimo segundo después de apagar la luz de 10 Lux;

Consumo máximo de energía: Consumo máximo de energía cuando la temperatura ambiente es de 25°C.

Resistencia al brillo: valor de ensayo bajo la luz de 10 lux de una fuente luminosa estándar (temperatura de color 2854K) después de irradiarse con luz de 400-600 lux durante 2 horas;

γ valor: el logaritmo de la relación entre el valor de la resistencia estándar en condiciones de iluminación de 10Lux y de 100Lux.

Lg (R10/R100)

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Lg (100/10)

R10、R100 son los valores de resistencia bajo iluminación de 10Lux y 100Lux respectivamente (la tolerancia de γ es ±0,1)

Precauciones



1Este producto está embalado con materiales respetuosos con el medio ambiente, con 200 piezas en envases pequeños y 2.000 piezas en envases grandes;

2Evite almacenar este producto en ambientes húmedos y de alta temperatura.

3Debe almacenarse en gas no corrosivo, de lo contrario la capa de chapa de estaño se oxidará y la solderabilidad se reducirá.

Por lo tanto, debe utilizarse lo antes posible después de abrir el envase.

4- Humedad del ambiente de trabajo: 95%

5El tiempo de soldadura debe ser lo más corto posible; sumergirlo en líquido de estaño a 230 °C (Sn63 Pb37) a una distancia de 5 mm del cuerpo del fotoresistor CdS y mantenerlo durante 3-5 segundos.

6Tenga en cuenta que la posición de soldadura con plomo debe estar a más de 4 mm de la base cerámica.

Descripción del producto:

El resistor dependiente de la luz es un fotoresistor de la serie de 7 mm que tiene un voltaje máximo de 150 VDC y consume 90 mW de energía.Tiene un pico de espectro a 540nm y su resistencia a 10Lux está entre 2KΩ y 5KΩEsta resistencia sensible a la luz está diseñada para detectar la luz y controlar la corriente eléctrica de un circuito.y puede utilizarse para activar un circuito eléctrico para encenderlo o apagarlo cuando alcanza un cierto umbralEste resistor dependiente de la luz es una solución rentable para cualquier aplicación que requiera detección de luz.



Características:

• Nombre del producto:Resistores dependientes de la luz, fotoresistores de la serie GM55 y de la serie 12mm
• Tiempo de respuesta:Aumento de 30 ms, disminución de 30 ms
• Temperatura del medio ambiente:-30 ~ + 70 °C
• Resistente brillante:(2-5) KΩ
• Duración del plomo:5 mm



Parámetros técnicos:

Parámetro	Valor
Nombre del producto	Resistencia dependiente de la luz
Modelo	Se trata de la siguiente:
Pico del espectro	540
Resistencia brillante ((10Lux)	(2-5) KΩ
Duración del plomo	con una longitud de diámetro superior a 10 mm,
Tiempo de respuesta (ms)	Aumento de 30 ms Bajo de 30 ms
Válvulas de corriente eléctrica	Las demás:
Consumo de energíamw	90
Temperatura del medio ambiente°C	-30 ~ + 70 °C
Resistencia oscura	0.2MΩ



Aplicaciones:

El LINKUN GM5506 es una resistencia avanzada sensible a la luz, ideal para una amplia gama de aplicaciones.Este fotorresistor de serie 3mm está diseñado con un voltaje máximo de 150 V y una resistencia brillante de (2-5) KΩAdemás, ofrece un bajo consumo de energía de 90 MW y un amplio rango de temperatura de funcionamiento de -30°C a +70°C.

El LINKUN GM5506 es perfecto para una variedad de aplicaciones, como sistemas de control de iluminación, iluminación LED, juguetes electrónicos, electrónica automotriz, detectores de movimiento y sistemas de seguridad.También es ideal para proyectos de detección de luz, medición de la intensidad de la luz y control automático del interruptor.

El LINKUN GM5506 está construido con una construcción de alta calidad, lo que garantiza su durabilidad y fiabilidad.

El LINKUN GM5506 es una excelente opción para cualquier proyecto que requiera una resistencia confiable y sensible a la luz.Ofrece un rendimiento superior y es perfecto para aplicaciones que requieren detección de luz, medición de la intensidad de la luz y control automático del interruptor.

Personalización:

Resistencia sensible a la luz LINKUN
Número de modelo: fotoresistores 5506
En el caso de los productos originarios de la República Popular China, el valor de los productos originarios de la República Popular China es el mismo que el valor de los productos originarios de la República Popular China.
Tiempo de respuesta: Aumento de 30 ms y disminución de 30 ms
Resistencia a la oscuridad: 0,2 MΩ
Consumo de energía: 90 MW
Modelo: GM5506
Ventilación máxima: 150 VDC
LINKUN ofrece fotorresistores de las series de 12 mm y 5 mm.Nuestro modelo GM5506 es un resistor dependiente de la luz, cuya resistencia disminuye cuando se expone a la luz. Tiene un tiempo de respuesta de 30 ms, una resistencia oscura de 0,2 MΩ y un voltaje máximo de 150 VDC.También tiene un bajo consumo de energía de 90 MW, lo que lo convierte en una opción ideal para aplicaciones como la detección y el control de la luz.

Apoyo y servicios:

Proporcionamos soporte técnico y servicio para el producto Resistor Light Dependent. Nuestro equipo técnico es experimentado y con conocimientos, y capaz de responder a cualquier pregunta o inquietud.También podemos proporcionar asistencia de instalación, soluciones de problemas y consejos de solución de problemas, y servicios de reparación y mantenimiento.

Si tiene alguna pregunta o consulta sobre el producto Light Dependent Resistor, no dude en contactarnos.



Embalaje y envío:

Embalaje y envío de la resistencia ligera:

La resistencia dependiente de la luz (LDR) se empaquetará en una bolsa antistatica y luego se colocará en una caja de cartón con espuma antistatica.La caja estará claramente etiquetada con el nombre del producto y un código de barras para una fácil identificaciónLa caja se sellará para proteger el producto de cualquier daño durante el transporte.

El producto se enviará a través de un transportista de buena reputación para garantizar una entrega segura y oportuna.



Preguntas frecuentes:

P: ¿Cuál es la marca y el número de modelo de Light Dependent Resistor?

R: La marca es LINKUN y el número de modelo es Photoresistor 5506.

P: ¿Dónde se produce el resistor dependiente de la luz?

R: La resistencia dependiente de la luz se produce en Dongguan, Guangdong, China.

P: ¿Cuál es el voltaje de funcionamiento del resistor dependiente de la luz?

R: El voltaje de funcionamiento del resistor dependiente de la luz es de 5V.

P: ¿El resistor dependiente de la luz tiene una larga vida útil?

R: Sí, el resistor dependiente de la luz tiene una larga vida útil.

P: ¿Es necesario conectar una resistencia dependiente de la luz con otros componentes?

R: Sí, el resistor dependiente de la luz necesita ser conectado con otros componentes.
