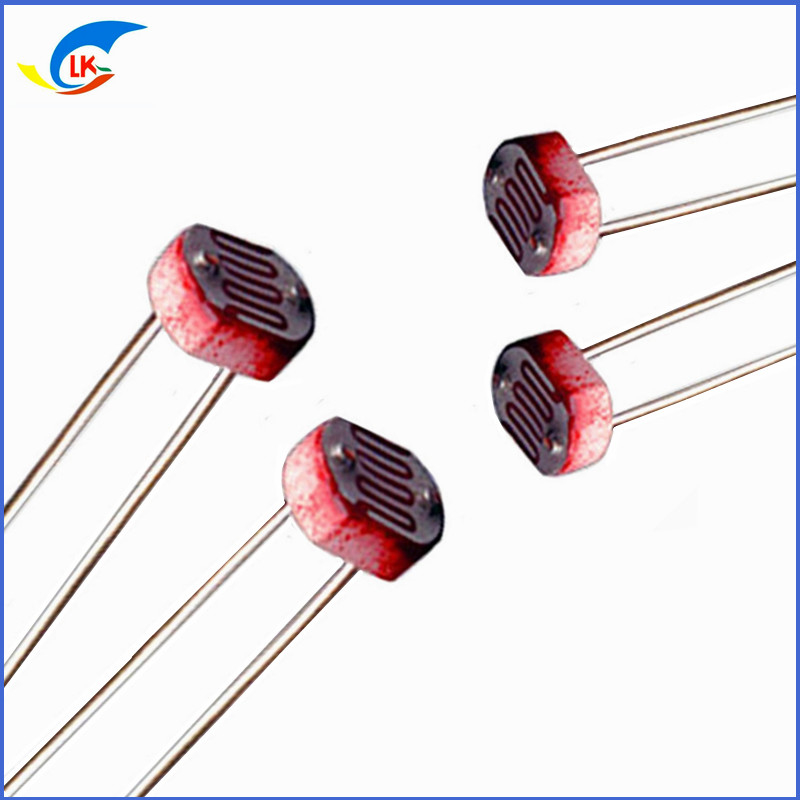

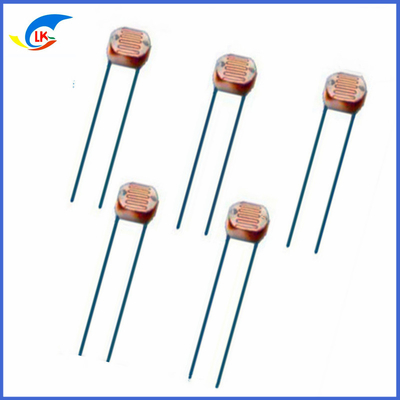

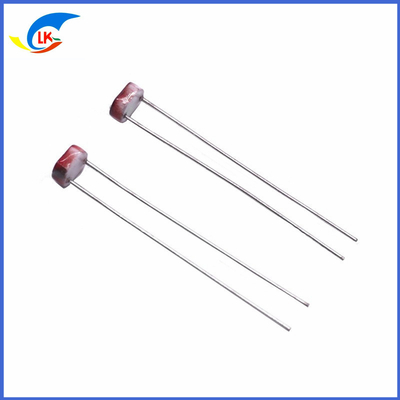

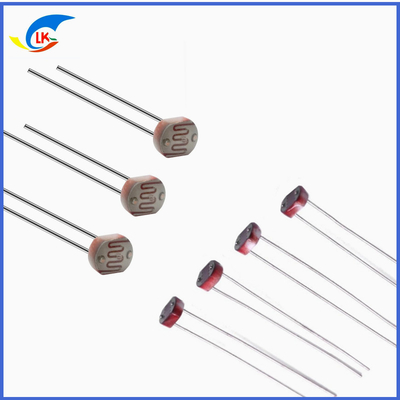

10Lux Resistencia brillante Fotoresistor GM5506 2-5KΩ Características espectrales de alta sensibilidad Fácil de usar Resistor
Un fotorresistor es una resistencia hecha de material semiconductor cuya conductividad cambia linealmente con los cambios en la iluminación.cámaras y otras industrias.
Esquema
Unidad: mm
Rendimiento y características
Encapsulación en resina epoxi, buena fiabilidad
Tamaño pequeño y alta sensibilidad
Velocidad de respuesta rápida y buenas características espectrales
Ámbito de aplicación
Control fotoeléctrico con cámara de medición automática
Control de la luz interior Alarma
Control industrial Conmutador de control de luz
Lámpara de control de luz Juguetes electrónicos
Modelos y especificaciones
| Especificación |
Modelo |
- ¿ Qué es?
Válvula de tensión
VDC
|
- ¿ Qué es?
Consumo de energíamw
|
Medio ambiente
temperatura en °C
|
Espectro
Punto de llegada
|
Resistencia brillante ((10Lux)
KΩ
|
Resistencia a la oscuridad ≥
MΩ
|
γ100
10
|
Tiempo de respuesta (ms) |
Número del diagrama característico de iluminación |
| - ¿ Por qué no? |
Descenso |
| de la serie φ5 |
Se trata de la siguiente: |
150 |
90 |
-30 ~ + 70 |
540 |
2 a 5. |
0.1 |
0.5 |
30 |
30 |
1 |
| Se trata de la siguiente: |
150 |
90 |
-30 ~ + 70 |
540 |
Entre 5 y 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| Se trata de la GM5528 |
150 |
100 |
-30 ~ + 70 |
540 |
Entre 10 y 20 |
1 |
0.6 |
20 |
30 |
2 |
| Se trata de la siguiente: |
150 |
100 |
-30 ~ + 70 |
540 |
Entre 20 y 30 |
2 |
0.6 |
20 |
30 |
3 |
| Se trata de la GM5537-2 |
150 |
100 |
-30 ~ + 70 |
540 |
Entre 30 y 50 |
3 |
0.7 |
20 |
30 |
3 |
| Se trata de la siguiente: |
150 |
100 |
-30 ~ + 70 |
540 |
50 a 100 |
5 |
0.8 |
20 |
30 |
4 |
| Se trata de la siguiente: |
150 |
100 |
-30 ~ + 70 |
540 |
100 a 200 |
10 |
0.9 |
20 |
30 |
5 |
Condiciones de medición
tensión máxima aplicada: la tensión máxima que puede aplicarse continuamente al componente en la oscuridad;
Resistencia a la oscuridad: el valor de la resistencia en el décimo segundo después de apagar la luz de 10 Lux;
Consumo máximo de energía: Consumo máximo de energía cuando la temperatura ambiente es de 25°C.
Resistencia al brillo: valor de ensayo bajo la luz de 10 lux de una fuente luminosa estándar (temperatura de color 2854K) después de irradiarse con luz de 400-600 lux durante 2 horas;
γ valor: el logaritmo de la relación entre el valor de la resistencia estándar en condiciones de iluminación de 10Lux y de 100Lux.
Lg (R10/R100)
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Lg (100/10)
R10、R100 son los valores de resistencia bajo iluminación de 10Lux y 100Lux respectivamente (la tolerancia de γ es ±0,1)
Las principales curvas características
Precauciones
1Este producto está embalado con materiales respetuosos con el medio ambiente, con 200 piezas en envases pequeños y 2.000 piezas en envases grandes;
2Evite almacenar este producto en ambientes húmedos y de alta temperatura.
3Debe almacenarse en gas no corrosivo, de lo contrario la capa de chapa de estaño se oxidará y la solderabilidad se reducirá.
Por lo tanto, debe utilizarse lo antes posible después de abrir el envase.
4- Humedad del ambiente de trabajo: 95%
5El tiempo de soldadura debe ser lo más corto posible; sumergirlo en líquido de estaño a 230 °C (Sn63 Pb37) a una distancia de 5 mm del cuerpo del fotoresistor CdS y mantenerlo durante 3-5 segundos.
6Tenga en cuenta que la posición de soldadura con plomo debe estar a más de 4 mm de la base cerámica.
Descripción del producto:
El fotoresistor de la serie GM55, también conocido como resistor dependiente de la luz (LDR), es un fotoresistor de la serie 3mm que está diseñado para detectar la presencia de luz.Se caracteriza por su resistencia oscura de 0.2MΩ, tensión máxima de 150 VDC y bajo consumo de energía de 90 mW. Este producto es ideal para aplicaciones que requieren la detección de niveles de luz, como sensores de luz, oscilladores de luz,interruptores de luzEs muy fiable y proporciona una excelente precisión y sensibilidad en una amplia gama de condiciones de luz.solución de bajo mantenimiento que satisface las necesidades de cualquier aplicación.
Características:
- Nombre del producto:Resistencia dependiente de la luz
- Duración del plomo:5 mm
- Temperatura del ambiente en °C:-30 ~ + 70 °C
- Tiempo de respuesta (ms):Aumento de 30 ms Bajo 30 ms
- Resistencia oscura:0.2MΩ
- La serie:Resistores fotoresistores de la serie GM55
Parámetros técnicos:
| Nombre del producto |
Resistencia dependiente de la luz |
| Modelo |
Se trata de la siguiente: |
| Pico del espectro (nm) |
540 |
| Resistente de luz (10Lux) |
2-5KΩ |
| Tiempo de respuesta (ms) |
Aumento de 30 ms, disminución de 30 ms |
| Duración del plomo |
5 mm |
| Consumo de energía (mW) |
90 |
| Resistencia Oscura |
0.2MΩ |
| Ventilación máxima (V DC) |
Las demás: |
| Temperatura del medio ambiente (°C) |
-30 ~ + 70 °C |
Aplicaciones:
El fotoresistor 5506 de LINKUN es una resistencia dependiente de la luz diseñada para una amplia gama de aplicaciones, desde fotoresistores de la serie 7mm hasta fotoresistores de la serie 3mm y fotoresistores de la serie 5mm.Está diseñado con precisión para proporcionar resultados precisos y confiables en cualquier entorno. con una longitud de conducción de 5 mm, consumo de energía de 90 MW, resistencia brillante (10 Lux) de (2-5) KΩ, tensión máxima de 150 VDC y temperatura ambiente de -30 ~ + 70 °C,El fotoresistor 5506 de LINKUN es la opción ideal para cualquier aplicación que requiera una resistencia dependiente de la luz.
Personalización:
LINKUN GM55 Serie de fotoresistores, resistores sensibles a la luz, número de modelo: fotoresistores 5506, es una gran opción para su aplicación.Tiene un consumo de energía de 90 MW y un tiempo de respuesta de 30 ms tanto para subir como para bajarLa tensión máxima que puede manejar es de 150 V y su longitud de plomo es de 5 mm. La resistencia brillante (a 10 Lux) está entre 2-5KΩ. Se origina en Dongguan, Guangdong, China.
Apoyo y servicios:
Apoyo técnico y servicio de resistencias dependientes de la luz
La resistencia dependiente de la luz (LDR) proporciona una amplia gama de soporte técnico y servicios para garantizar que los clientes obtengan el máximo provecho de sus productos LDR.Nuestro equipo profesional de expertos está disponible 24/7 para cualquier consulta, solución de problemas y reparaciones.
Para problemas técnicos, los clientes pueden ponerse en contacto con nuestro equipo de soporte a través del teléfono, correo electrónico o chat en vivo.Nuestro equipo de soporte responderá rápidamente y proporcionará instrucciones detalladas sobre cómo usar el producto y solucionar cualquier problema técnico.
También ofrecemos servicios de mantenimiento y reparación para garantizar que el producto LDR funcione correctamente. Nuestros técnicos capacitados pueden diagnosticar y reparar cualquier problema técnico con el producto.
Además, ofrecemos una amplia gama de materiales de formación y educativos para ayudar a los clientes a comprender mejor el producto y sus características.y tutoriales online.
Si tiene alguna pregunta o necesita ayuda, no dude en contactar con nuestro equipo de soporte.
Embalaje y envío:
Embalaje y envío de resistores dependientes de la luz
Embalaje
La resistencia dependiente de la luz se empacará en una caja diseñada a medida para protegerse contra el polvo, la humedad y los golpes físicos durante el transporte.
Transporte marítimo
La resistencia ligera dependiente se enviará de conformidad con las normas y reglamentos internacionales y se enviará a través de un transportista de carga fiable y seguro.
Preguntas frecuentes:
- P: ¿Cuál es el nombre de marca de este resistor dependiente de la luz?
- R: El nombre de marca de este resistor dependiente de la luz es LINKUN.
- P: ¿Cuál es el número de modelo de este resistor dependiente de luz?
- R: El número de modelo de este resistor dependiente de la luz es el fotoresistor 5506.
- P: ¿Dónde está el lugar de origen de este resistor dependiente de la luz?
- R: El lugar de origen de este resistor dependiente de la luz es Dongguan, Guangdong, China.
- P: ¿Cuál es el rango de trabajo de este resistor dependiente de luz?
- R: El rango de trabajo de este resistor dependiente de la luz es de 0.1Lux a 10KLux.
- P: ¿Cuál es el tiempo de respuesta de este resistor dependiente de la luz?
- R: El tiempo de respuesta de este resistor dependiente de la luz es de 0.3 segundos.
