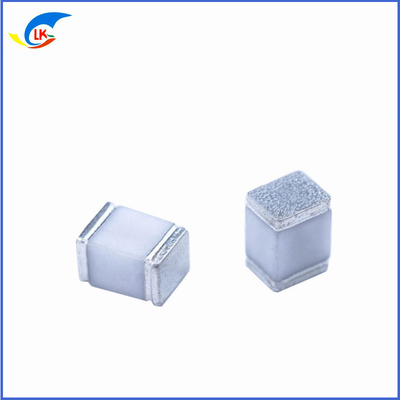

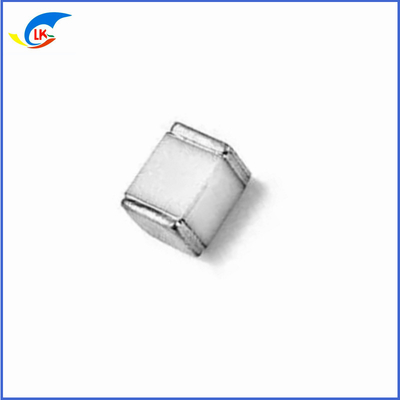

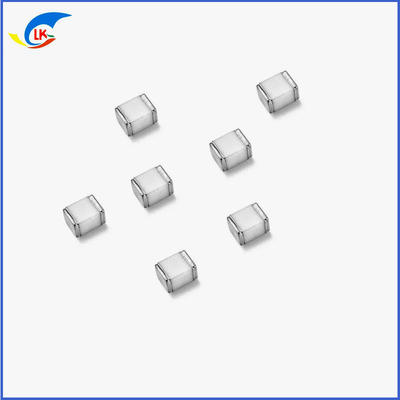

3216 (1206) 3.2*1,6*1,6 mm tubo de descarga de gas cerámico SMD500XM tubo de descarga de vidrio
* Respuesta excelente a los transitorios en rápido aumento
* Tensión de ruptura estable
* Frecuencia de trabajo en GHz
* 8/20μs Capacidad de corriente de impulso: 500A
* Envase de montaje de superficie
* No radioactivo
* Capacidad ultrabaja (< 0,3 pF) y pérdida de inserción
* Compatible sin plomo
* Compatible con las normas RoHS y REACH
* Tamaño muy pequeño ((EIA 1206)
* Temperatura de almacenamiento y de funcionamiento: -40°C a +90°C
Aplicación del tubo de descarga de gas cerámico SMD 3216 500V 500A
* Ethernet, PoE y xDSL
* Modem por cable, divisores, tarjetas de línea
* Protección de la antena inalámbrica
* Equipo CATV
* SPD
* Cambiar de fuente de alimentación
Especificación del tubo de descarga de gas cerámico SMD 3216 500V 500A
a. Norma ejecutiva de referencia: ITU-TK12 Gbt9043-2008Requisitos técnicos generales de los tubos de descarga de gas para el
b. Protección contra el exceso de tensión de las instalaciones de telecomunicaciones
c. La corriente máxima de resistencia al CA (50 Hz) es 1A y la tensión CA deberá ser superior al valor límite superior de la tensión de encendido de CC durante el ensayo.
d. La frecuencia de ensayo de la capacidad del electrodo es de 1 MHz y el voltaje de ensayo es de 0,5 V.
e. Temperatura de funcionamiento y almacenamiento: -40 oC a +85 oC
f. Embalaje: 2500 PCS por carrete y 50000 PCS por cartón.
| No de catálogo. |
Válvula de encendido de corriente continua (100v/s) V |
Impulso de chispa sobre el voltaje (1kv/μs) V |
Resistencia al aislamiento MΩ |
Capacidad del electrodo 1MHz 0,5V PF |
Corriente de descarga por impulso (8/20μs 10 veces) |
Corriente de descarga de CA (50Hz 1s 10 veces) A |
| 3DS090H |
090 ± 30% |
≤ 900 |
≥ 100 |
≤ 1 año |
0.5KA |
1a |
| 3DS150H |
150 ± 30% |
No más de 1000 |
≥ 100 |
≤ 1 año |
0.5KA |
1a |
| 3DS200H |
200 ± 30% |
No más de 1000 |
≥ 100 |
≤ 1 año |
0.5KA |
1a |
| 3DS300H |
300 ± 30% |
≤ 1 200 |
≥ 100 |
≤ 1 año |
0.5KA |
1a |
| 3DS400H |
400 ± 30% |
≤ 1300 |
≥ 100 |
≤ 1 año |
0.5KA |
1a |
| 3DS500H |
500 ± 30% |
≤ 1300 |
≥ 100 |
≤ 1 año |
0.5KA |
1a |
Tamaño del tubo de descarga de gas cerámico SMD 3216 500V 500A(mm)
3216 (1206) 3.2*1,6*1,6 mm tubo de descarga de gas cerámico SMD500XM tubo de descarga de vidrio
• Más de 10 años de experiencia en el diseño y fabricación de dispositivos GDT
• Cantidades de corriente de impulso (2 kA a 100 kA)
• Baja capacidad y pérdida de inserción
• Diseños basados en normas de la industria
• Tecnología de fallo corto de grado de interruptor disponible en algunos modelos
• Participación y liderazgo de los comités técnicos
• Capacidades del dispositivo personalizadas
• Instalaciones de laboratorio disponibles para la verificación del diseño de los circuitos de los clientes, así como con capacidad de prueba para las normas UL y Telcordia
Parámetros de soldadura - Soldadura por reflujo (dispositivos de montaje superficial)
Los componentes montados en superficie (SMD) pueden presentar un aumento temporal del voltaje de encendido de corriente continua después del proceso de reflujo de la soldadura.Los componentes se recuperarán en un plazo de 24 horas.No se producirá ningún defecto de calidad ni ningún cambio en los niveles de protección durante el cambio temporal del voltaje de encendido de corriente continua..
La serie SMD3216 ha sido especialmente diseñada para cumplir con los requisitos de protección de la transmisión de datos.El diseño optimizado presenta un alto nivel de protección contra transientes de rápido aumento generalmente causados por perturbaciones de rayosPara su uso en líneas de datos de alta frecuencia, la serie ofrece capacitancias ultrabajas y muestra sólo pérdidas de señal marginales hasta altas frecuencias.Los dispositivos son extremadamente confiables y son capaces de soportar altas corrientes de oleaje sin destruir.
