Descripción del producto:
El termistor de tipo PTC es un termistor con coeficiente de temperatura positivo con una constante de tiempo de 3 s y un rango de temperatura de 0 °C a + 150 °C. Tiene una constante de tiempo térmico de 3 s,una duración de funcionamiento de 100,000 ciclos y una histeresis térmica de ± 0,2°C. Este termistor de tipo PTC está diseñado para ser altamente fiable y duradero,proporcionando una medición y un control precisos de la temperatura para una amplia gama de aplicacionesTambién es resistente a los golpes y las vibraciones, lo que lo convierte en una opción ideal para entornos industriales.el termistor de tipo PTC es ideal para su uso en sistemas de control de temperatura de precisión.
1, Símbolo de los productos
|
1-1, Símbolo de los productos

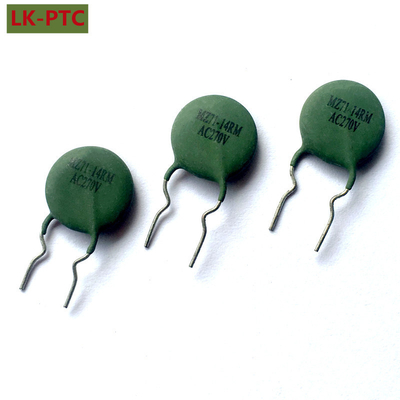

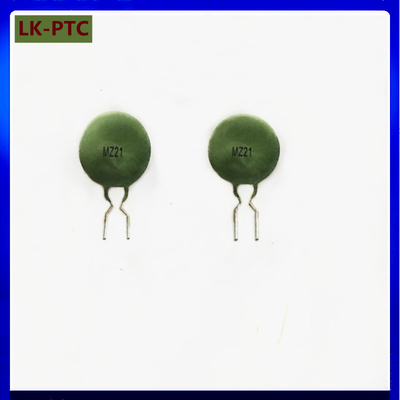

El MZ21
|
Nota
Número de tipo MZ21
|
2, Especificaciones de apariencia
2-1,Dimensiones (mm)
| Número |
Nombre
|
Requisitos técnicos
|
Las pistas
|
| D |
Diámetro de la resistencia
|
14 máximo |
□ Directo
□Formado en eje
■En proceso de formación
|
| T. |
espesor de la resistencia
|
5.0 máximo |
| - ¿ Qué? |
Duración del fusible
|
10 ± 1 |
| No |
Distancia entre fusibles
|
5.0 ± 0.5 |
| d |
Diámetro del fusible
|
0.6 ± 0.05 |
2-2. Revestimiento
| Revestimiento |
El material |
El color |
|
□ Sin revestimiento
■ Revestimiento
|
■ El silicio
□ Resina de PF
|
■ Verde
□ Amarillo
|
3, Rendimiento eléctrico
|
Número
|
Las partidas
|
Requisitos técnicos |
Condiciones de ensayo
|
| 3 y 1. |
Resistencia a cero
Potencia nominal
|
20Ω
|
Temperatura de la atmósfera:25±2°C
Precisión del ensayo: ± 0,5%
|
| 3 a 2. |
Sobre tensión
Resistiendo
|
Las demás:
ΔR/RNo≤ 20%
|
Corriente de arranque: 200 mA, Voltado de arranque: 220 VAC, manteniéndose durante 7 s, y luego cambiando a alta tensión: 300 VAC, durante 6 s. se muestra de la siguiente manera:Mantenerse en condiciones de temperatura y humedad normales durante 4-5 horas, y luego comprobar el Rn de nuevo.
|
| 3 a 3. |
Voltado de funcionamiento máximo
|
Las demás:
ΔR/RNo≤ 20%
|
Corriente de arranque:200mA, Voltado de arranque: 265VAC, mantener durante 1H, se muestra de la siguiente manera: Permanecer en las condiciones de temperatura y humedad regulares durante 4-5 horas, y luego comprobar de nuevo la Rn.
|
| 3 y 4 |
Sobrecorriente
resistente
|
Las demás:
ΔR/RNo≤ 20%
|
Corriente de arranque: 1000mA, Voltado 220VAC, encender el circuito durante 1 minuto después de cada 5 minutos, apagar y repetir esta operación durante 20 veces.Colocarlo en condiciones de temperatura y humedad regulares durante 4-5 horas y luego volver a comprobar el Rn
|
| 3 y 5 |
Temperatura de Curie |
120 °C |
Compruebe la temperatura en 2 veces Rn.
|
|
3 a 6.
|
Corriente de no funcionamiento
|
100 mA@60°C
ΔR/RNo≤ 20%
|
Bajo una temperatura atmosférica de 20°C, la corriente se enciende durante 60 minutos.
|
| 3 a 7 |
corriente de funcionamiento
|
200 mA@20°C
ΔR/RNo≥ 100%
|
Bajo una temperatura atmosférica de 25 °C,
|
Características:
- Nombre del producto:El termistor de tipo PTC
- Coeficiente de temperatura positivo:Termistor con coeficiente de temperatura positivo
- Rango de resistencia:10Ω a 10KΩ
- Constante de tiempo:3s
- Constante de tiempo térmico:3s
- Resistencia dieléctrica:500 VAC
Parámetros técnicos:
| Propiedad |
Valor |
| Nombre del producto |
El termistor de tipo PTC |
| Rango de temperatura |
0°C a + 150°C |
| Voltado de funcionamiento |
50 V |
| Resistencia dieléctrica |
500 VAC |
| Resistencia al choque térmico |
± 0,5°C |
| Las normas de seguridad |
± 10% |
| Histeresis térmica |
± 0,2°C |
| Rango de resistencia |
10Ω a 10KΩ |
| Constante de tiempo térmico |
3s |
| Constante de tiempo |
3s |
Aplicaciones:
El termistor tipo PTC MF11 de Lin kun ̊s está hecho de materiales de alta calidad y está diseñado para proporcionar un rendimiento confiable en una variedad de aplicaciones.Tiene una constante de disipación de 2 mW/°C y una potencia nominal de 0.25W, lo que lo hace adecuado para una amplia gama de aplicaciones.5°C y un voltaje de funcionamiento de 50V también lo hacen ideal para aplicaciones que requieren estabilidad a altas temperaturas y resistencia a cambios extremos de temperaturaEl MF11 es adecuado para una variedad de aplicaciones, tales como detección de temperatura, control de temperatura, protección contra sobre-temperatura y protección de circuitos.Su diseño de coeficiente de temperatura positiva (PTC) lo hace adecuado para aplicaciones en las que se requiere un control preciso de la temperaturaSu alta estabilidad a temperatura también lo hace ideal para aplicaciones que requieren una alta precisión en el control de la temperatura.El termistor tipo PTC MF11 es una opción ideal para aplicaciones de monitorización y control de temperatura, y su construcción de alta calidad lo convierte en una opción confiable y duradera. También es una excelente opción para aplicaciones que requieren una estabilidad de temperatura extrema y resistencia a los golpes térmicos.Su alto voltaje de funcionamiento y su resistencia al choque térmico lo convierten en una excelente opción para aplicaciones que requieren estabilidad a altas temperaturas y resistencia a cambios extremos de temperatura.
Personalización:
El termistor de tipo Lin Kun PTCNombre de marca: Lin Kun
Número del modelo: MF11
Lugar de origen: China
Se aplicará una temperatura de escape térmico de ±0,5 °C.
Nombre del producto: termistor de tipo con coeficiente de temperatura positiva (PTC)
Tolerancia: ± 10%
Rango de temperatura: desde 0°C hasta +150°C
Resistencia de aislamiento: 100 MΩ
