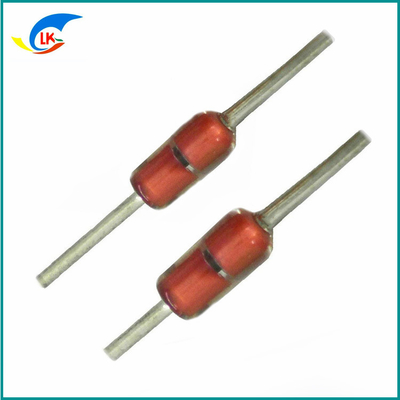

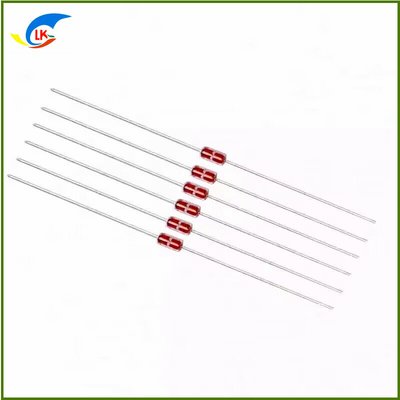

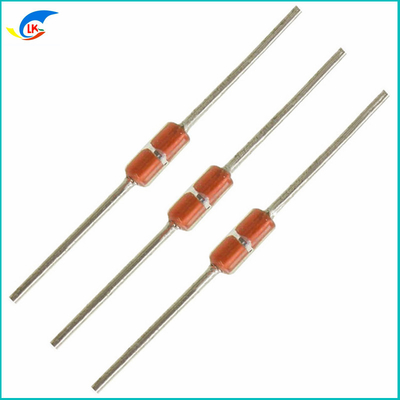

Sensor de temperatura del termistor PTC de silicio recubierto con PTFE KTY81 KTY83 KTY84 KTY10 620MM
LPTC-LS31-1400 Coeficiente de temperatura positiva termistor de temperatura de silicio para motores y electrodomésticos
1Descripción del sensor de temperatura del termistor PTC de silicio
El sensor de temperatura del termistor PTC de silicio KTY84-150-620TW está hecho de chip KTY84-150 y es compatible con la serie KTY83-1KΩ.0 terminales de autobuses de cobre, y luego encapsulado con un tubo retráctil térmico de PTFE 2.0 para un diseño compacto."Electrodo positivo de material de silicio" coeficiente de temperatura "termistores y sensores de temperatura de la serie KTY" es adecuado para "motores de accionamiento y motores de control"Los modelos principales incluyen KTY84-130, KTY84-150, KTY84-151 y KTY84-152.
2.Aplicación típica del sensor de temperatura del termistor de silicio PTC
Sensores de temperatura de control de movimiento, sensores y controles de temperatura en accionamientos y motores, husillos, inversores y sistemas de control, etc.
Equipo de control de automatización industrial.
Detección y compensación de la temperatura de los electrodomésticos.
Circuito de precisión y compensación de temperatura del oscilador de cristal.
Compensación de temperatura de los dispositivos semiconductores de silicio.
Compensación de temperatura del amplificador de la instrumentación.
Compensación de la temperatura del convertidor A/D.
Control de tiempo del micro motor.
Detección y control de la temperatura del vehículo.
Detección y control de temperatura del equipo médico.
Las aplicaciones de los termistores PTC lineales también incluyen transmisión, aceite de motor y refrigerante, sistema de calefacción, protección contra el sobrecalentamiento, amplificadores, fuentes de alimentación, transductores, telemetría, computadoras,amplificadores magnéticos, la termometría, la meteorología, la regulación de la temperatura y la protección contra las temperaturas excessivas.
3. Dimensión del sensor de temperatura del termistor de silicio PTC(unidad: mm)
| Número de serie |
Nombre del material |
Especificaciones / Modelos |
Texturas del material |
| Es el 2-1. |
El cable de plomo |
Las medidas de seguridad se aplican a los vehículos de las categorías A y B. |
PTFE |
| Es el 2-2. |
En el caso de las |
2.0 Terminal de banda de cobre |
|
| Dos y tres. |
Tuberías |
2.0 tubo retráctil térmico de PTFE |
|
| Dos y cuatro. |
El térmico |
R25=580Ω±40Ω |
El número de unidades de producción será el siguiente: |
4. Especificación del sensor de temperatura del termistor PTC de silicio
| Número de serie |
Punto de trabajo |
Condiciones de ensayo |
- ¿Qué es eso? |
No lo es. |
- ¿Qué quieres decir? |
Unidad |
| - ¿Qué quieres decir? |
Resistencia a 25°C |
Ta = 25 ± 0,05 °C
PT ¥0,1mw
|
540 |
580 |
620 |
Oh |
| Es el 3-2. |
Resistencia a 100 °C |
Ta=100 ± 1°C
PT ¥0,1mw
|
950 |
1000 |
1050 |
Oh |
| - ¿Qué quieres decir? |
Prueba de aislamiento |
El valor de las emisiones de CO2 |
100 |
/ |
/ |
MΩ |
| - ¿Qué quieres decir? |
Resistir el ensayo de tensión |
1250 V CA 2mA
En el aire quieto
|
5 |
/ |
/ |
Sección |
| ¿Qué pasa? |
Rango de temperatura de funcionamiento |
/ |
-40 años. |
/ |
+ 150 |
°C |
| - ¿Qué quieres decir? |
Corriente nominal IN |
/ |
/ |
2 |
/ |
- ¿Qué es? |
| - ¿Qué pasa? |
Max corriente Imax |
/ |
|
|
8 |
- ¿Qué es? |
| 3-8. ¿Qué quieres decir? |
Tiempo térmico τ |
En el aire quieto |
/ |
/ |
7 |
El S |
| - ¿Qué pasa? |
Factor de disipación δ |
En el aire quieto |
1.5 |
/ |
/ |
MW/°C |
| 3-10. ¿Qué quieres decir? |
Potencia nominal Pmax |
/ |
/ |
/ |
50 |
MW |
5. R-T Tabla de parámetros característicos del sensor de temperatura del termistor de silicio PTC
| El grado Celsius |
- ¿ Qué es? |
El número de unidades de producción será el siguiente: |
| °C |
°F |
%/K) |
(Ω) |
(K) |
| En el caso de las |
Tipo de producto |
Se trata de: |
| -40 años. |
-40 años. |
0.97 |
294 |
322 |
350 |
± 8 años85 |
| - 30 años. |
- 22 años. |
0.94 |
327 |
356 |
385 |
± 8 años76 |
| -20 años. |
-4 años |
0.91 |
361 |
392 |
423 |
± 8 años7 |
| -10 años |
14 |
0.88 |
397 |
430 |
463 |
± 8 años65 |
| 0 |
32 |
0.87 |
434 |
469 |
504 |
± 8 años61 |
| 10 |
50 |
0.85 |
475 |
512 |
549 |
± 8 años58 |
| 20 |
68 |
0.82 |
517 |
556 |
595 |
± 8 años55 |
| 25 |
77 |
0.80 |
540 |
580 |
620 |
± 8 años54 |
| 30 |
86 |
0.79 |
562 |
603 |
644 |
± 8 años53 |
| 40 |
104 |
0.78 |
610 |
653 |
696 |
± 8 años5 |
| 50 |
122 |
0.75 |
659 |
704 |
749 |
± 8 años46 |
| 60 |
140 |
0.73 |
711 |
758 |
805 |
± 8 años42 |
| 70 |
158 |
0.67 |
768 |
814 |
860 |
± 8 años37 |
| 80 |
176 |
0.63 |
827 |
873 |
919 |
± 8 años31 |
| 90 |
194 |
0.62 |
887 |
935 |
983 |
± 8 años25 |
| 100 |
212 |
0.62 |
950 |
1000 |
1050 |
± 8 años17 |
| 110 |
230 |
0.62 |
1011 |
1068 |
1125 |
± 8 años66 |
| 120 |
248 |
0.58 |
1077 |
1138 |
1199 |
± 917 |
| 130 |
266 |
0.52 |
1148 |
1209 |
1270 |
± 969 |
| 140 |
284 |
0.51 |
1215 |
1282 |
1349 |
± 10 años24 |
| 150 |
302 |
0.50 |
1279 |
1352 |
1425 |
± 10 años8 |
6Características del sensor de temperatura del termistor de silicio PTC
1El sensor de temperatura KTY84, la estructura se basa en el principio de la resistencia a la difusión, con un coeficiente de temperatura lineal aproximado verdadero,garantizar una alta precisión de la medición de la temperatura. (La temperatura cambia de -40°C a +180°C, y el valor de la resistencia cambia aproximadamente linealmente de aproximadamente 300Ω a 1600Ω.)
2El chip sensor de temperatura KTY84, basado en la "tecnología de procesamiento de lotes de silicio", tiene una buena consistencia del producto y una fuerte intercambiabilidad".
3El sensor de temperatura KTY84, el componente principal es silicio, el silicio es intrínsecamente estable,Así que tiene una fiabilidad extremadamente alta y una vida útil extremadamente larga (tiene muy poca deriva en hasta 50 años, repitiendo sus características millones de veces La curva permanece sin cambios.)
4. KTY84 chip sensor de temperatura, el electrodo es un electrodo compuesto Ni-Sn, que tiene una alta fiabilidad y buena solderability.
5Los componentes estándar del KTY84 son una estructura de envasado de vidrio DO-35 con conductos axiales.y se puede utilizar en ambientes duros como la alta temperaturaEl aspecto es estandarizado, y tiene un tamaño pequeño y una respuesta rápida.
6El sensor de temperatura KTY84 está empaquetado y conectado con cables de PTFE y tubos contraíbles térmicamente, y puede soportar temperaturas superiores a 200 °C.La resistencia y los cables están conectados por remaches de cinta de cobre.
7.Sensores de silicio Precauciones de aplicación del sensor de temperatura del termistor de silicio PTC
La longitud mínima del alambre de plomo adaptado será ≥ 8 mm.
En el caso de la flexión de alambre de plomo, el punto de flexión deberá estar a más de 2 mm de la parte del cuerpo de vidrio.
8Recomendaciones de montaje y manipulación
Las fuerzas excesivas aplicadas a un sensor pueden causar daños graves.
No se aplicarán fuerzas perpendiculares al cuerpo.
Durante la flexión, los cables deben apoyarse
Doblarse cerca del cuerpo debe hacerse con mucho cuidado.
Las fuerzas axiales en el cuerpo pueden influir en la precisión del sensor y deben evitarse
Estos sensores se pueden montar en una inclinación mínima de > 5 mm
9Soldadura y soldadura
Evite cualquier fuerza sobre el cuerpo o los cables durante o inmediatamente después de la soldadura.
No corrija la posición de un sensor ya soldado empujando, tirando o girando el cuerpo.
Evite el enfriamiento rápido después de la soldadura.
Para la soldadura manual, cuando el montaje no se realiza en una placa de circuito impreso, la temperatura de soldadura debe ser < 300 °C, el tiempo de soldadura < 3 s y la distancia entre el cuerpo y el punto de soldadura > 1,5 mm.
Para la soldadura manual, de inmersión, de oleaje u otra soldadura en baño, montada en una placa de circuito impreso
La temperatura de soldadura debe ser < 300 °C, el tiempo de soldadura < 5 s y la distancia entre el cuerpo y el punto de soldadura > 1,5 mm.
La distancia entre el cuerpo y el punto de soldadura debe ser > 0,5 mm. Se debe tener cuidado de que la corriente de soldadura nunca pase a través del sensor.
*Los tipos KTY y los tipos LPTC están todos sellados con vidrio de precisión DO-35
*Nuestra empresa se encarga de la producción de varios sensores que utilizan los componentes anteriores
*Para facilitar la instalación, nuestra empresa puede realizar productos del mismo tipo y especificaciones con componentes de embalaje de plástico de plomo unidireccional
* Investigación, desarrollo y producción de termistores y sensores de silicio con diversos parámetros especiales y formas estructurales
Se pueden personalizar diferentes longitudes de alambre y se pueden procesar las siguientes especificaciones:
Modelo: KTY83-110 KTY83-120 KTY83-121 KTY83-122 KTY83-150 KTY83-151 KTY83-152
KTY83-110 R25°C=1000Ω ± 1% temperatura de funcionamiento -40°C~175°C
KTY83-120 R25°C=1000Ω ± 2% temperatura de funcionamiento -40°C~175°C
KTY83-121 R25°C=990Ω ± 1% temperatura de funcionamiento -40°C~175°C
KTY83-122 R25°C=1010Ω ± 1% temperatura de funcionamiento -40°C~175°C
KTY83-150 R25°C=1000Ω ± 5% temperatura de funcionamiento -40°C~175°C
KTY83-151 R25°C=975Ω ±2,5% Temperatura de trabajo -40°C~175°C
KTY83-152 R25°C=1025Ω ±2,5% Temperatura de trabajo -40°C~175°C
Display de la foto de la fábrica:
Descripción del producto:
Resumen del producto del termistor PTC
El sensor de temperatura del termistor de silicio PTC es un dispositivo de detección de temperatura de alta calidad y fiable diseñado para diversas aplicaciones industriales y comerciales.Este producto ofrece una medición precisa y precisa de la temperatura, por lo que es una herramienta esencial en cualquier entorno sensible a la temperatura.
El termistor PTC es un tipo de sensor de temperatura que utiliza el efecto del coeficiente de temperatura positiva (PTC), lo que significa que su resistencia aumenta a medida que aumenta la temperatura.Esta característica única lo hace ideal para controlar los cambios de temperatura y los sistemas sensibles a la temperatura.

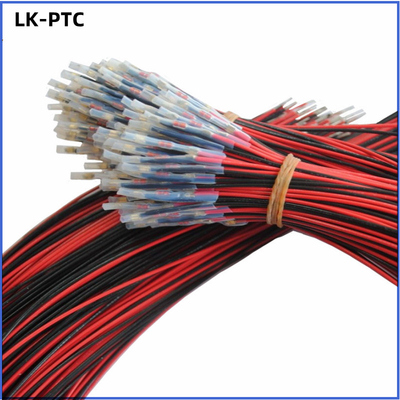

El sensor de temperatura del termistor PTC de silicio está envuelto en un tubo retráctil térmico de PTFE 2.0, que proporciona un excelente aislamiento y protección contra factores externos que pueden afectar su rendimiento.Este tubo también asegura un diseño compacto y elegante, por lo que es adecuado para varios ajustes de instalación.
Para una instalación fácil y conveniente, este termistor PTC viene con un tipo de cable de salida con tres núcleos.garantizar lecturas de temperatura precisas y fiablesEl tipo de alambre también lo hace compatible con diferentes tipos de bloques terminales y conectores.
Para garantizar una conexión sólida y duradera, el sensor de temperatura del termistor PTC de silicio está equipado con terminales de cinta de cobre 2.0.Estos terminales de alta calidad ofrecen una excelente conductividad y resistencia a la corrosión, por lo que son adecuados para su uso en ambientes hostiles.
En general, el sensor de temperatura del termistor de silicio PTC es un producto de primera línea que ofrece una medición precisa y precisa de la temperatura para una amplia gama de aplicaciones.rendimiento fiable, y fácil de instalar, este producto es imprescindible para cualquier sistema sensible a la temperatura.
Características:
- Nombre del producto: termistor PTC
- Resistencia: R25=580Ω±40Ω
- Duración del tubo: 50 mm
- Tubo: 2,0 PTFE Tubo contraíble por calor
- Duración del cable: 620 mm
- Tipo de salida: termistor con coeficiente de temperatura positivo
- Tipo de alambre: tres núcleos
Parámetros técnicos:
| Parámetros técnicos |
Los valores |
| Duración del cable |
620 mm |
| Nombre del producto |
Sensor de temperatura del termistor de silicio PTC |
| Terminal de servicio |
2.0 Terminal de bandas de cobre |
| Luces altas |
Térmistor PTC de silicio KTY81, térmistor PTC lineal de banda de cobre |
| Duración del tubo |
50 mm |
| Resistencia |
R25=580Ω±40Ω |
| Tipo de salida |
Tipo de cable (tres núcleos) |
| Detección del termistor |
El número de unidades de producción será el siguiente: |
| El cable |
Se aplicará el método de ensayo de la norma ISO/IEC 17025 para determinar si el material de ensayo de la norma ISO/IEC 17025 se utiliza en el ensayo de la norma. |
| El tubo |
2.0 Tubo retráctil por calor de PTFE |
| Características clave |
Temperatura positiva del termistor, alta sensibilidad, tiempo de respuesta rápido |
Aplicaciones:
Nombre de marca: Lin Kun
Número de modelo: Sensor de temperatura del termistor PTC de silicio
Lugar de origen: China
El sensor de temperatura del termistor Lin Kun Silicon PTC es un producto de alta calidad diseñado y fabricado en China.
Nombre del producto: Sensor de temperatura del termistor de silicio PTC
El sensor de temperatura del termistor de silicio PTC de Lin Kun es un sensor de temperatura altamente sensible y preciso perfecto para una amplia gama de aplicaciones.Su exclusiva tecnología de termistores con coeficiente de temperatura positiva garantiza lecturas fiables y estables, lo que lo convierte en la mejor opción para los profesionales.
Cable: UL1332 26AWG TS PTFE negro
El producto viene con un cable de PTFE negro UL1332 26AWG TS, que garantiza una alta durabilidad y seguridad.lo que lo hace ideal para el uso a largo plazo.
Resistencia: R25=580Ω±40Ω
El sensor de temperatura del termistor PTC de silicio tiene una resistencia de R25=580Ω±40Ω, proporcionando lecturas de temperatura precisas y precisas.Este alto valor de resistencia garantiza que el sensor pueda utilizarse en una amplia gama de ambientes de temperatura sin comprometer su precisión y estabilidad.
Duración del cable: 620 mm
El producto viene con una longitud de cable de 620 mm, lo que proporciona suficiente longitud para una fácil instalación y uso.y uso doméstico.
El termistor de detección: LK-KTY84-150
El termistor de detección utilizado en el sensor de temperatura del termistor de silicio PTC es el LK-KTY84-150, conocido por su alta sensibilidad y precisión.Este termistor está diseñado para detectar incluso los cambios más leves en la temperatura, lo que lo hace perfecto para un control y monitoreo preciso de la temperatura.
Amplio rango de temperaturas
El sensor de temperatura del termistor de silicio PTC de Lin Kun tiene un amplio rango de temperatura, por lo que es adecuado para diversas aplicaciones.lo que lo hace ideal para su uso tanto en ambientes extremadamente calientes como fríos.
Conclusión
El sensor de temperatura del termistor PTC de silicio Lin Kun es un producto confiable, preciso y duradero que es perfecto para una amplia gama de aplicaciones de detección de temperatura.Su tecnología avanzada y sus componentes de alta calidad lo convierten en la mejor opción tanto para los profesionales como para los entusiastas de la electrónicaObtenga el suyo hoy mismo y experimente la precisión y estabilidad que ofrece!
Personalización:
Servicio personalizado de termistores PTC
Nombre de la marca:el lin kun
Número del modelo:Sensor de temperatura del termistor de silicio PTC
El lugar de origen:China.
El tubo:2.0 Tubo retráctil por calor de PTFE
Duración del tubo:50 mm
El cable:Se aplicará el método de ensayo de la norma ISO/IEC 17025 para determinar si el material de ensayo de la norma ISO/IEC 17025 se utiliza en el ensayo de la norma.
Resistencia:R25=580Ω±40Ω
Tipo de salida:Tipo de alambre
Tipo de alambre:Tres núcleos
Nuestro termistor lin kun PTC proporciona una detección de temperatura confiable y precisa para sus productos.garantiza una medición de temperatura estable y precisa.
Ofrecemos servicios personalizados para nuestros termistores PTC para satisfacer sus requisitos específicos. Desde el material del tubo hasta el tipo de alambre, podemos personalizar todos los aspectos del termistor para satisfacer sus necesidades.
El tubo de nuestro termistor PTC está hecho de 2.0 PTFE Heat Shrinkable Tube, proporcionando un excelente aislamiento y durabilidad. Tiene una longitud de 50 mm, adecuado para diversas aplicaciones.
El cable utilizado para nuestro termistor PTC es UL1332 26AWG TS Black PTFE, lo que garantiza conexiones de alta calidad y seguridad.proporcionando lecturas precisas de temperatura.
El tipo de salida de nuestro termistor PTC es de tipo alambre, con tres núcleos para una fácil instalación.
Confíe en Lin Kun para sus necesidades de termistor PTC personalizado.
Embalaje y envío:
Embalaje y envío de los termistores PTC
El termistor PTC está cuidadosamente empaquetado y enviado para garantizar la entrega y protección del producto.
Cada termistor PTC está embalado individualmente en una bolsa de plástico protectora para evitar cualquier daño durante el envío.
El termistor PTC empaquetado se coloca luego en una caja de cartón resistente con un amplio relleno para proporcionar una protección adicional.
La caja está sellada y etiquetada con el nombre del producto, la cantidad y cualquier instrucción de manejo necesaria.
Para los envíos internacionales, el termistor PTC está envasado de conformidad con todas las normas y documentación necesarias.
Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y reciclables.
Opciones de envío
Ofrecemos una variedad de opciones de envío para nuestros termistores PTC dependiendo de las necesidades y ubicación del cliente.
- Envío estándar: 2-5 días hábiles dentro de los Estados Unidos
- Envío acelerado: 1-3 días hábiles dentro de los Estados Unidos
- Envío internacional: el tiempo de entrega varía según el lugar
Los clientes pueden seleccionar su opción de envío preferida durante el proceso de pago.
Tarifas de envío
Las tarifas de envío se calculan en función de la opción de envío seleccionada y de la dirección de destino.
Los clientes podrán ver las tarifas de envío aplicables durante el proceso de pago.
Ofrecemos tarifas de envío con descuento para pedidos a granel.
Información de seguimiento
Una vez que el termistor PTC haya sido enviado, los clientes recibirán un número de seguimiento por correo electrónico.
Este número de seguimiento puede utilizarse para rastrear el estado del envío y la fecha de entrega estimada.
Los clientes también pueden iniciar sesión en su cuenta en nuestro sitio web para ver el estado de su pedido e información de seguimiento.
Satisfacción del cliente
Nuestra máxima prioridad es la satisfacción del cliente, y tomamos todas las medidas para asegurar que nuestros termistores PTC se entreguen rápidamente y en excelentes condiciones.
Si por alguna razón no está satisfecho con el embalaje o el envío de su termistor PTC, póngase en contacto con nuestro equipo de servicio al cliente para obtener asistencia.
Preguntas frecuentes:
.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
