El termistor PTC tipo MZ6 de Dongguan Linkun Electronic Technology Co., Ltd. es uno de los principales productos PTC de nuestra compañía.Se ha utilizado en muchos clientes de motor en conjunto con la de nuestra empresa PT100 sensor de temperatura de resistencia de platino, utilizado principalmente en motores trifásicos, protección de temperatura y medición y control de temperatura de servomotores.
2.Dimensiones generales y estructura (unidad: mm)
| Número |
Nombre |
El material |
| 1 |
Cubierta de encogimiento |
El fluoruro de polivinilideno |
| 2 |
El termistor PTC |
Cerámica de BaTi03 |
| 3 |
El cable |
Cables de alta temperatura de plástico fluorado |
3.Corazón de marcado de color del alambre (el alambre de conexión central para tres núcleos es amarillo)
| Tk Temperatura (°C) |
60 |
70 |
80 |
90 |
100 |
105 |
110 |
115 |
120 |
125 |
| Color del hilo |
Blanco |
Blanco |
Blanco |
El verde |
El rojo |
El azul |
Marrón |
El azul |
Espojo |
El rojo |
| Color del hilo |
Espojo |
Marrón |
Blanco |
El verde |
El rojo |
Espojo |
Marrón |
El verde |
Espojo |
El verde |
| Tk temperatura (°C) |
130 |
135 |
140 |
145 |
150 |
155 |
160 |
165 |
170 |
180 |
| Color del hilo |
El azul |
El rojo |
Blanco |
Blanco |
Negro |
El azul |
El azul |
El azul |
Blanco |
Blanco |
| Color del hilo |
El azul |
Negro |
El azul |
Negro |
Negro |
Negro |
El rojo |
Marrón |
El verde |
El rojo |
4Diagrama representativo de la curva característica de la temperatura del resistor
5Propiedades eléctricas y de otro tipo
| Proyecto |
Especificación |
Método de experimento |
| Cuadro único |
Tres núcleos |
|
| Válvula de tensión de trabajo máxima |
Una vez que se haya completado el ensayo, |
Una vez que se haya completado el ensayo, |
|
| Temperatura de funcionamiento nominal |
TK=60°C-180°C |
TK=60°C-180°C |
|
| Tolerancia TK |
± 5°C |
± 5°C |
|
| Repetibilidad de la TK |
△T = ± 0,5°C |
△T = ± 0,5°C |
|
| Valor de la resistencia a la temperatura ambiente |
R25 ≤ 100Ω |
R25 ≤ 300Ω |
Medición con un multimetro digital a temperatura ambiente de 25 °C ± 1 °C. Voltagem de medición ≤ DC2,5 V. |
| Valor de la resistencia TK-5°C |
R TK-5≤100Ω |
R TK-5≤1650Ω |
En un depósito de aceite de alta temperatura, utilizar un multímetro digital para medir. |
| Valor de la resistencia TK+5°C |
R TK+5≥1330Ω |
R TK+5≥3990Ω |
En un depósito de aceite de alta temperatura, utilizar un multímetro digital para medir. |
| Valor de la resistencia TK+15°C |
R TK+15≥4KΩ |
R TK+15≥12KΩ |
En un depósito de aceite de alta temperatura, utilizar un multímetro digital para medir. |
| Tiempo de acción TK |
TD<5S |
TD<5S |
Usa un temporizador para medir. |
| Resistencia dieléctrica |
2.5KV |
2.5KV |
Medida con el probador de alta tensión |
| temperatura máxima de almacenamiento permitida |
160°C |
160°C |
|
| Temperatura mínima de almacenamiento permitida |
(-25°C) |
(-25°C) |
|
| Marcas de color del alambre |
Véase esta especificación |
|
| Peso |
3 g |
3 g |
|
| Exterior |
Los cables no tienen arañazos ni grietas, y la manga contraída no tiene burrs. |
Inspección visual. |
| 6Envasado |
| (1) Utilice envases de plástico. 100 piezas (bolsa) |
| (2) Coloque la bolsa de plástico en la caja de embalaje. |
| 7Criterios de aceptación de la calidad |
| El muestreo de inspección se llevará a cabo de conformidad con GB/T2828.1 "Procedimiento de inspección de muestreo de recuento, parte 1: Plan de muestreo de inspección lote por lote obtenido por AQL de calidad de aceptación",un plan de muestreo de inspección normal. |
| Número |
Objetos de ensayo |
Número de índice |
Nivel de control |
Valor del AQL |
En el caso de la |
| 1 |
Exterior |
3.2 |
Ⅱ |
0.65 |
|
| 2 |
Las dimensiones |
3.1 |
Ⅱ |
0.65 |
|
| 3 |
Valor de la resistencia a la temperatura ambiente |
3.2 |
Ⅱ |
0.65 |
|
| 4 |
Temperatura de funcionamiento nominal |
3.2 |
S-3 |
2.5 |
|
| 5 |
Valor de la resistencia TK-5°C |
3.2 |
S-3 |
2.5 |
|
| 6 |
Valor de la resistencia TK+5°C |
3.2 |
S-3 |
2.5 |
|
| 7 |
Valor de la resistencia TK+15°C |
3.2 |
S-3 |
2.5 |
|
| 8 |
Tiempo de acción TK |
3.2 |
S-3 |
2.5 |
|
| 9 |
Resistencia dieléctrica |
3.2 |
S-3 |
2.5 |
|
8. Métodos de uso y precauciones
| R: Cómo utilizar: |
| Incorpore el termistor dentro de la bobina, presione y atarlo bien y luego sumérgelo en la pintura junto con la bobina (no lo golpee con fuerza para evitar daños) |
| B: Notas: |
| (1) No apriete con fuerza durante la instalación para evitar daños; |
| (2) El cable no debe soportar una fuerza de tracción grande; |
| (3) No exceda la tensión máxima de funcionamiento. |
9Cuadro de comparación de las especificaciones de los productos de protección de motores PTC
| Sensor de la misma |
Valor TK |
Resistencia (TK-5) |
Resistencia (TK+5) |
Resistencia (TK+15) |
| MZ6-100-DS, incluido el MZ-100. |
100 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-110-DS, incluido el motor de carga. |
110 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-120-DS, incluido el motor de carga. |
120 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-130-DS, incluido el motor de carga. |
130 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-140-DS: el número de unidades |
140 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-150-DS, incluido el motor de carga. |
150 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-155-DS, el cual es el más reciente |
155 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-160-DS, incluido el motor de carga. |
160 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-170-DS, incluido el motor de carga. |
170 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-180-DS, incluido el motor de carga. |
180 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |

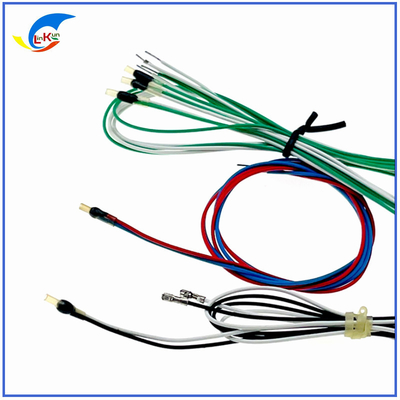

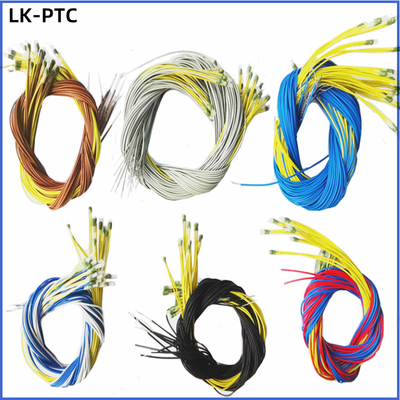

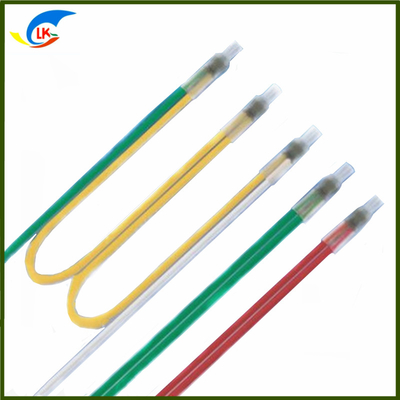

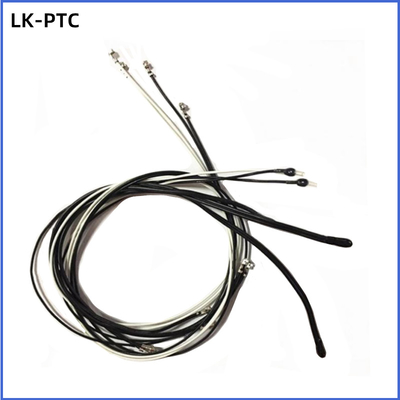

Imagen real del producto:
Resumen del producto del termistor PTC
El termistor PTC es un tipo de sensor de temperatura que utiliza el efecto del coeficiente de temperatura positivo (PTC) para medir la temperatura.Se utiliza comúnmente en diversas aplicaciones industriales y de consumo, proporcionando lecturas de temperatura precisas en un amplio rango de temperaturas.
Rango de medición de la temperatura
El termistor PTC tiene un rango de medición de temperatura de 60°C a 150°C, lo que lo hace adecuado para su uso en una variedad de entornos y aplicaciones.Este amplio rango le permite medir con precisión las temperaturas tanto en condiciones de baja como alta temperatura.
Tipo de salida
El termistor PTC tiene una salida tipo alambre, con tres núcleos. Este tipo de salida permite una fácil instalación y garantiza lecturas de temperatura confiables y estables.Los tres núcleos proporcionan una conexión sólida y segura al sistema de monitoreo de temperatura.
Precisión
El termistor PTC tiene un alto nivel de precisión, con una tolerancia de ± 5 °C. Esto significa que las lecturas de temperatura proporcionadas por el termistor están dentro de los 5 grados de la temperatura real,lo que lo convierte en un sensor de temperatura confiable y preciso.
Temperatura de funcionamiento
El termistor PTC está diseñado para funcionar a temperaturas de hasta 150°C. Esta alta temperatura de funcionamiento le permite ser utilizado en una variedad de aplicaciones industriales y comerciales,donde las temperaturas pueden alcanzar niveles extremos.
El material
El termistor PTC está hecho de alambre, que es conocido por su resistencia a altas temperaturas y excelentes propiedades de aislamiento eléctrico.Este material garantiza la durabilidad y fiabilidad del termistor, por lo que es adecuado para su uso en entornos duros y exigentes.
En conclusión, el termistor PTC es un sensor de temperatura de alta calidad con un amplio rango de medición de temperatura, salida de tipo de alambre, alta precisión y material de alambre duradero.Es una opción versátil y confiable para el monitoreo de la temperatura en diversas industrias y aplicaciones.
Características:
- Nombre del producto: termistor PTC
- Precisión: ± 5°C
- Temperatura de funcionamiento: 150 °C
- Tipo de salida: tipo de cable (tres núcleos)
- Tipo de instalación: soldadura
- Serie: Sensor PTC
Parámetros técnicos:
| Atributo |
Valor |
| Tipo de sensor |
Protección del motor en tres fases |
| El material |
El cable |
| Tipo de instalación |
Saldado |
| Nombre del producto |
MZ6 Termistor PTC para motor |
| Embalaje/envase |
Tipo de carcasa |
| Tipo de salida |
Tipo de cable (tres núcleos) |
| Rango de medición de la temperatura |
60°C a 150°C |
| Temperatura de funcionamiento |
150 °C) |
| Precisión |
± 5°C |
| Serie |
Sensor de PTC |
| Palabras clave |
Termistor con coeficiente de temperatura positivo, termistor con coeficiente de temperatura positivo, termistor con coeficiente de temperatura positivo |
Aplicaciones:
El termistor PTC para el motor - MZ6-150-DS
Nombre de marca: Lin Kun
Número de modelo: MZ6-150-DS
Lugar de origen: China
Serie: Sensor PTC
Temperatura de funcionamiento: 150°C
Tipo de salida: tipo de cable (tres núcleos)
Precisión: ± 5°C
Introducción:
El termistor PTC para motor es un dispositivo de control de temperatura de alta eficiencia y fiabilidad, diseñado y fabricado por Lin Kun en China.conocidos por su excelente rendimiento y durabilidad.
Aplicación:
El termistor PTC para motor se utiliza ampliamente en varias aplicaciones de motores, proporcionando un control preciso de la temperatura y protección contra sobrecargas.electrónica, electrodomésticos, y mucho más.
Funcionalidad:
Como termistor de coeficiente de temperatura positiva (PTC), este producto tiene una propiedad única de aumentar su resistencia con un aumento de la temperatura.Esta característica lo convierte en una opción ideal para el control de la temperatura, ya que puede regular automáticamente el flujo de corriente al motor, en función de los cambios de temperatura.
Características:
- Control de temperatura de alta sensibilidad y precisión con una temperatura de funcionamiento de 150°C.
- Salida de tipo alambre con tres núcleos, lo que facilita la conexión e instalación.
- Diseñados para tener una precisión de ± 5 °C, garantizando un control preciso de la temperatura.
- Solución de ahorro energético y rentable para aplicaciones motoras.
- Confiable y duradero, con una larga vida útil.
Escenario:
Imagínese una planta de fabricación que produce electrodomésticos, con un gran número de motores utilizados en el proceso de producción.garantizar que la temperatura se controla con precisión y eficienciaEsto ayuda a prevenir el sobrecalentamiento y el daño a los motores, lo que conduce a un aumento de la productividad y un ahorro de costes para la empresa.
Otro escenario podría ser una planta de fabricación de automóviles,cuando el termistor PTC para motor se utilice en el motor para regular la temperatura y evitar cualquier posible sobrecalentamiento que pueda conducir a una falla del motorEsto no sólo garantiza la seguridad y fiabilidad del coche, sino que también ayuda a conservar energía y reducir los costes de mantenimiento.
Conclusión:
El termistor PTC para motor de Lin Kun es un producto muy versátil y esencial para diversas aplicaciones industriales.y fiabilidad lo convierten en una opción preferida para el control de temperatura y protección contra sobrecargas en motoresCon la experiencia y la garantía de calidad de Lin Kun, este producto es la solución perfecta para el ahorro de energía y las operaciones de motor eficientes.
Personalización:
Servicio personalizado de termistor PTC
Nombre de marca: Lin Kun
Número de modelo: MZ6-150-DS Termistor PTC para motor
Lugar de origen: China
Temperatura de funcionamiento: 150 °C
Tipo de salida: tipo de cable (tres núcleos)
Tipo de sensor: Protección del motor en tres fases
Material: alambre
Serie: Sensor PTC
En Lin Kun, entendemos la importancia de la personalización cuando se trata de termistores PTC.Es por eso que ofrecemos un servicio personalizado para nuestros termistores de temperatura positiva para satisfacer las necesidades específicas de nuestros clientes.
Nuestros termistores PTC son conocidos por su alta calidad y fiabilidad, lo que los convierte en la elección perfecta para diversas aplicaciones en la industria del automóvil.Usted puede adaptar nuestro MZ6-150-DS PTC termistor para sus requisitos específicos del motor.
Nos enorgullecemos de ser una empresa con sede en China, donde nuestros termistores PTC se fabrican con los más altos estándares y control de calidad.Nuestro termistor PTC MZ6-150-DS tiene una temperatura de funcionamiento de 150 ° C, por lo que es adecuado para diversas aplicaciones motoras.
El tipo de salida de nuestro termistor PTC es de tipo alambre con tres núcleos, proporcionando una medición estable y precisa de la temperatura.garantizar la seguridad y la eficiencia de su motor.
Para garantizar el mejor rendimiento, nuestros termistores PTC están hechos con alambre, conocido por su resistencia a altas temperaturas y durabilidad.,lo que lo convierte en una opción confiable y consistente para sus necesidades motoras.
Elija Lin Kun para sus necesidades de termistores PTC personalizados y experimente nuestros productos de alta calidad y excelente servicio.Confíe en nosotros para proporcionarle las mejores soluciones para sus necesidades de protección del motor y sensores de temperatura.
Embalaje y envío:
Embalaje y envío de los termistores PTC
1Embalaje
Nuestros termistores PTC están cuidadosamente empaquetados para garantizar una entrega segura a nuestros clientes.Luego se colocan en una caja de cartón resistente con un relleno amplio para protegerlas durante el envío.
2- El transporte marítimo
Ofrecemos una variedad de opciones de envío para satisfacer las necesidades de nuestros clientes. Nuestro método de envío estándar es a través de servicios de mensajería confiables como DHL, UPS o FedEx.También ofrecemos transporte de carga para reducir costos.Los clientes también pueden organizar su propio envío si lo prefieren.
Para los pedidos internacionales, nos encargamos de toda la documentación necesaria y el despacho de aduanas para garantizar un proceso de entrega sin problemas.También proporcionamos información de seguimiento para todos los envíos para que los clientes puedan controlar el progreso de su pedido.
Nuestro objetivo es entregar nuestros termistores PTC de forma rápida y eficiente a nuestros clientes, al tiempo que nos aseguramos de que lleguen en perfectas condiciones.
Preguntas frecuentes:
- P: ¿Cuál es el rango de temperatura en el que funciona este termistor PTC?
- R: Este termistor PTC tiene un rango de temperatura de -40°C a 150°C.
