Sensor de termistor de tipo de alambre de tres núcleos con coeficiente de temperatura positiva, rango de temperatura 60C-150C para protección térmica del motor
1- Ámbito de aplicación:
El termistor PTC tipo MZ6 de Dongguan Linkun Electronic Technology Co., Ltd. es uno de los principales productos PTC de nuestra compañía.Se ha utilizado en muchos clientes de motor en conjunto con la de nuestra empresa PT100 sensor de temperatura de resistencia de platino, utilizado principalmente en motores trifásicos, protección de temperatura y medición y control de temperatura de servomotores.
2.Dimensiones generales y estructura (unidad: mm)
| Número |
Nombre |
El material |
| 1 |
Cubierta de encogimiento |
El fluoruro de polivinilideno |
| 2 |
El termistor PTC |
Cerámica de BaTi03 |
| 3 |
El cable |
Cables de alta temperatura de plástico fluorado |
3.Corazón de marcado de color del alambre (el alambre de conexión central para tres núcleos es amarillo)
| Tk Temperatura (°C) |
60 |
70 |
80 |
90 |
100 |
105 |
110 |
115 |
120 |
125 |
| Color del hilo |
Blanco |
Blanco |
Blanco |
El verde |
El rojo |
El azul |
Marrón |
El azul |
Espojo |
El rojo |
| Color del hilo |
Espojo |
Marrón |
Blanco |
El verde |
El rojo |
Espojo |
Marrón |
El verde |
Espojo |
El verde |
| Tk temperatura (°C) |
130 |
135 |
140 |
145 |
150 |
155 |
160 |
165 |
170 |
180 |
| Color del hilo |
El azul |
El rojo |
Blanco |
Blanco |
Negro |
El azul |
El azul |
El azul |
Blanco |
Blanco |
| Color del hilo |
El azul |
Negro |
El azul |
Negro |
Negro |
Negro |
El rojo |
Marrón |
El verde |
El rojo |
4Diagrama representativo de la curva característica de la temperatura del resistor
5Propiedades eléctricas y de otro tipo
| Proyecto |
Especificación |
Método de experimento |
| Cuadro único |
Tres núcleos |
|
| Válvula de tensión de trabajo máxima |
Una vez que se haya completado el ensayo, |
Una vez que se haya completado el ensayo, |
|
| Temperatura de funcionamiento nominal |
TK=60°C-180°C |
TK=60°C-180°C |
|
| Tolerancia TK |
± 5°C |
± 5°C |
|
| Repetibilidad de la TK |
△T = ± 0,5°C |
△T = ± 0,5°C |
|
| Valor de la resistencia a la temperatura ambiente |
R25 ≤ 100Ω |
R25 ≤ 300Ω |
Medición con un multimetro digital a temperatura ambiente de 25 °C ± 1 °C. Voltagem de medición ≤ DC2,5 V. |
| Valor de la resistencia TK-5°C |
R TK-5≤100Ω |
R TK-5≤1650Ω |
En un depósito de aceite de alta temperatura, utilizar un multímetro digital para medir. |
| Valor de la resistencia TK+5°C |
R TK+5≥1330Ω |
R TK+5≥3990Ω |
En un depósito de aceite de alta temperatura, utilizar un multímetro digital para medir. |
| Valor de la resistencia TK+15°C |
R TK+15≥4KΩ |
R TK+15≥12KΩ |
En un depósito de aceite de alta temperatura, utilizar un multímetro digital para medir. |
| Tiempo de acción TK |
TD<5S |
TD<5S |
Usa un temporizador para medir. |
| Resistencia dieléctrica |
2.5KV |
2.5KV |
Medida con el probador de alta tensión |
| temperatura máxima de almacenamiento permitida |
160°C |
160°C |
|
| Temperatura mínima de almacenamiento permitida |
(-25°C) |
(-25°C) |
|
| Marcas de color del alambre |
Véase esta especificación |
|
| Peso |
3 g |
3 g |
|
| Exterior |
Los cables no tienen arañazos ni grietas, y la manga contraída no tiene burrs. |
Inspección visual. |
| 6Envasado |
| (1) Utilice envases de plástico. 100 piezas (bolsa) |
| (2) Coloque la bolsa de plástico en la caja de embalaje. |
| 7Criterios de aceptación de la calidad |
| El muestreo de inspección se llevará a cabo de conformidad con GB/T2828.1 "Procedimiento de inspección de muestreo de recuento, parte 1: Plan de muestreo de inspección lote por lote obtenido por AQL de calidad de aceptación",un plan de muestreo de inspección normal. |
| Número |
Objetos de ensayo |
Número de índice |
Nivel de control |
Valor del AQL |
En el caso de la |
| 1 |
Exterior |
3.2 |
Ⅱ |
0.65 |
|
| 2 |
Las dimensiones |
3.1 |
Ⅱ |
0.65 |
|
| 3 |
Valor de la resistencia a la temperatura ambiente |
3.2 |
Ⅱ |
0.65 |
|
| 4 |
Temperatura de funcionamiento nominal |
3.2 |
S-3 |
2.5 |
|
| 5 |
Valor de la resistencia TK-5°C |
3.2 |
S-3 |
2.5 |
|
| 6 |
Valor de la resistencia TK+5°C |
3.2 |
S-3 |
2.5 |
|
| 7 |
Valor de la resistencia TK+15°C |
3.2 |
S-3 |
2.5 |
|
| 8 |
Tiempo de acción TK |
3.2 |
S-3 |
2.5 |
|
| 9 |
Resistencia dieléctrica |
3.2 |
S-3 |
2.5 |
|
8. Métodos de uso y precauciones
| R: Cómo utilizar: |
| Incorpore el termistor dentro de la bobina, presione y atarlo bien y luego sumérgelo en la pintura junto con la bobina (no lo golpee con fuerza para evitar daños) |
| B: Notas: |
| (1) No apriete con fuerza durante la instalación para evitar daños; |
| (2) El cable no debe soportar una fuerza de tracción grande; |
| (3) No exceda la tensión máxima de funcionamiento. |
9Cuadro de comparación de las especificaciones de los productos de protección de motores PTC
| Sensor de la misma |
Valor TK |
Resistencia (TK-5) |
Resistencia (TK+5) |
Resistencia (TK+15) |
| MZ6-100-DS, incluido el MZ-100. |
100 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-110-DS, incluido el motor de carga. |
110 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-120-DS, incluido el motor de carga. |
120 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-130-DS, incluido el motor de carga. |
130 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-140-DS: el número de unidades |
140 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-150-DS, incluido el motor de carga. |
150 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-155-DS, el cual es el más reciente |
155 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-160-DS, incluido el motor de carga. |
160 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-170-DS, incluido el motor de carga. |
170 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |
| MZ6-180-DS, incluido el motor de carga. |
180 |
≤ 1650Ω |
≥ 3990Ω |
≥ 12KΩ |

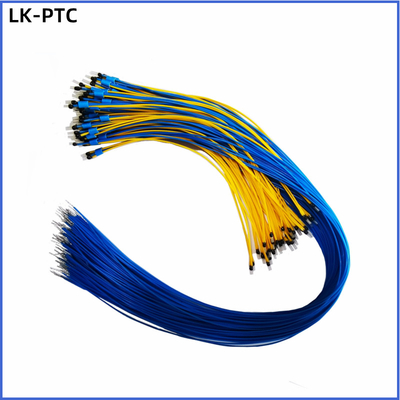

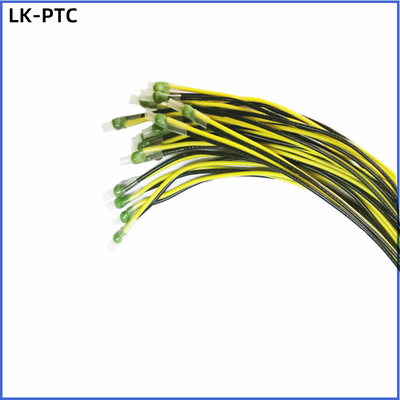

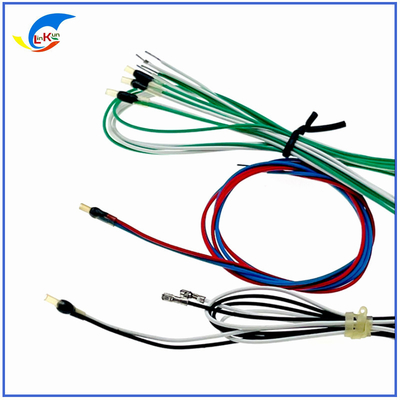

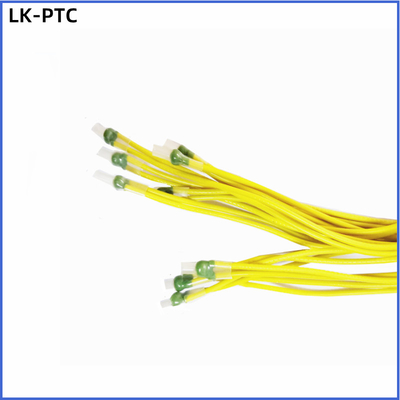

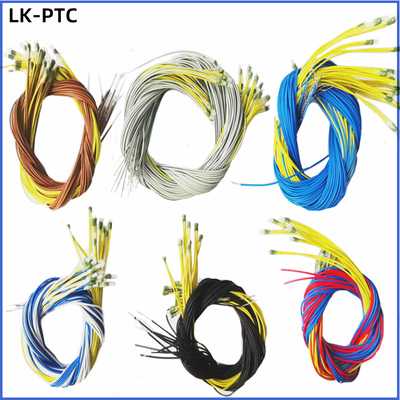

Imagen real del producto:
Descripción del producto:
El termistor con coeficiente de temperatura positivo - termistor PTC
El termistor PTC es un tipo de termistor que ofrece una detección de temperatura confiable y precisa para una variedad de aplicaciones.Se utiliza comúnmente para el monitoreo y control de la temperatura en la electrónica industrial y de consumo, automóviles y dispositivos médicos.
Material: alambre
El termistor PTC está fabricado con alambre de alta calidad, conocido por sus excelentes propiedades aislantes y resistencia a altas temperaturas, lo que garantiza la durabilidad y seguridad del termistor,lo que lo hace adecuado para su uso en ambientes hostiles.
Tipo de sensor: Protección del motor en tres fases
El termistor PTC está diseñado específicamente para su uso en motores trifásicos, proporcionando una protección confiable contra la sobrecorriente y el sobrecalentamiento.Detecta los cambios de temperatura y responde aumentando su resistencia, limitando efectivamente la corriente y evitando daños al motor.
Temperatura de funcionamiento: 150 °C
El termistor PTC tiene un amplio rango de temperatura de funcionamiento de hasta 150 grados centígrados, lo que lo hace adecuado para su uso en ambientes de alta temperatura,asegurando una detección y protección precisas de la temperatura del motor trifásico.
Tipo de instalación: soldadura
El termistor PTC está diseñado para una fácil instalación mediante soldadura, lo que permite una conexión segura y estable entre el termistor y el motor,garantizar una detección precisa de la temperatura y una protección fiable.
Envase/envasado: Tipo de envasado
El termistor PTC viene en un paquete de tipo carcasa resistente, que proporciona protección contra factores externos como humedad, polvo y daños mecánicos.Esto garantiza la longevidad y fiabilidad del termistor, por lo que es adecuado para su uso a largo plazo en diversas aplicaciones.
Termistor con coeficiente de temperatura positivo
El termistor PTC es un tipo de termistor con coeficiente de temperatura positivo, lo que significa que su resistencia aumenta a medida que aumenta la temperatura.Esta característica única hace que sea adecuado para el control de temperatura y monitoreo, proporcionando resultados precisos y fiables.
En general, el termistor PTC es una solución de alta calidad, duradera y confiable de detección de temperatura y protección para motores trifásicos.amplio rango de temperatura de funcionamiento, instalación de soldadura, paquete de tipo de carcasa y coeficiente de temperatura positivo lo convierten en la mejor opción para varias industrias y aplicaciones.
Características:
- Nombre del producto: MZ6 PTC Thermistor para motor
- Material: alambre
- Rango de medición de la temperatura: 60°C-150°C
- Tipo de sensor: termistor con coeficiente de temperatura positivo
- Aplicación: Protección del motor en tres fases
- Embalaje/envase: Tipo de envase
Parámetros técnicos:
| Parámetro |
Valor |
| Nombre del producto |
MZ6 Termistor PTC para motor |
| Embalaje/envase |
Tipo de carcasa |
| Precisión |
± 5°C |
| Rango de medición de la temperatura |
60°C a 150°C |
| Tipo de salida |
Tipo de cable (tres núcleos) |
| El material |
El cable |
| Tipo de instalación |
Saldado |
| Serie |
Sensor de PTC |
| Temperatura de funcionamiento |
150 °C) |
| Tipo de sensor |
Protección del motor en tres fases |
| Características clave |
Termistor con coeficiente de temperatura positivo |
| Aplicaciones |
Detección de la temperatura del motor, protección contra el sobrecalentamiento del motor |
Aplicaciones:
Bienvenido al termistor PTC de Lin Kun para la protección del motor
Nombre de la marca: lin kun
Número de modelo: MZ6-150-DS
Lugar de origen: China
Precisión: ± 5°C
Tipo de sensor: Protección del motor en tres fases
Temperatura de funcionamiento: 150 °C
Material: alambre
Envase/envasado: Tipo de envasado
El termistor PTC, también conocido como termistor de coeficiente de temperatura positiva, es un tipo de termistor que tiene un coeficiente de temperatura positivo,lo que significa que su resistencia aumenta a medida que aumenta la temperaturaEsto lo convierte en una opción ideal para aplicaciones en las que el control y la protección de la temperatura son cruciales, como en los motores.
El termistor PTC de lin kun para protección de motores, número de modelo MZ6-150-DS, está diseñado específicamente para proteger a los motores trifásicos del sobrecalentamiento y daños.Se utiliza comúnmente en diversos entornos industriales y comerciales, como en plantas de fabricación, fábricas y maquinaria grande.
Con su alta precisión de ± 5 °C y temperatura de funcionamiento de 150 °C, el termistor PTC de lin kun garantiza un control preciso de la temperatura y la protección de los motores.Su material de alambre también garantiza durabilidad y resistencia a altas temperaturas, por lo que es adecuado para ambientes hostiles.
El paquete de tipo carcasa facilita la instalación e integración en los sistemas de motor existentes.Puede montarse en el motor o colocarse muy cerca para controlar y regular eficazmente la temperatura.
En resumen, el termistor PTC de lin kun para la protección del motor es una solución fiable y eficiente para el control y la protección de la temperatura en motores trifásicos.alta precisión, y el material duradero lo convierten en la mejor opción para diversas aplicaciones industriales y comerciales.
Personalización:
Servicio personalizado de PTC Thermistor - lin kun
Nombre de la marca: lin kun
Número de modelo: MZ6-150-DS Termistor PTC para motor
Lugar de origen: China
Tipo de sensor: Protección del motor en tres fases
Temperatura de funcionamiento: 150 °C
Nombre del producto: MZ6 PTC Thermistor para motor
Tipo de instalación: soldadura
Serie: Sensor PTC
Nuestro termistor PTC es diseñado y fabricado por lin kun para proporcionar soluciones confiables y personalizadas para la protección del motor.Estos termistores con coeficiente de temperatura positivo están diseñados específicamente para su uso en motores trifásicos y pueden soportar altas temperaturas de funcionamiento de hasta 150 °CFabricados en China, nuestros termistores PTC son de la mejor calidad y se utilizan ampliamente en varias industrias.
Con nuestro servicio personalizado, puede elegir el tipo de instalación a soldar, asegurando una conexión segura y eficiente entre el termistor PTC y el motor.Nuestra serie de sensores PTC ofrece una amplia gama de opciones para satisfacer sus necesidades y requisitos específicos.
Confíe en el termistor PTC de lin kun para la protección del motor y disfrute de los beneficios de su tecnología avanzada y servicio personalizado.
Embalaje y envío:
Embalaje y envío de los termistores PTC
El termistor PTC está cuidadosamente empaquetado y enviado para garantizar su llegada segura a su puerta.
Embalaje
Cada termistor PTC está embalado individualmente en una carcasa protectora de plástico o espuma para evitar cualquier daño durante el transporte.El producto se coloca en una caja de cartón resistente con materiales de amortiguación adecuados para protegerlo aún más.
El embalaje también incluye un manual de usuario y los accesorios necesarios para el producto.
Transporte marítimo
Para pedidos nacionales, el PTC Thermistor se envía mediante un servicio de mensajería confiable con información de seguimiento proporcionada..
Para los pedidos internacionales, el producto se envía utilizando transportistas internacionales como DHL, UPS o FedEx.Las tarifas de envío y el tiempo de entrega estimado se calcularán según su ubicación y se le comunicarán en el momento de la compra.
En el caso de los pedidos a granel, se pueden hacer arreglos especiales de envío para garantizar la entrega oportuna y rentable de los productos.
Tenga la seguridad de que tomamos mucho cuidado en el embalaje y envío de nuestros productos para asegurarnos de que llegan en perfectas condiciones.Por favor no dude en contactarnos.
Preguntas frecuentes:
- Nombre de la marca:Lin Kun fue el primero.
- Número del modelo:MZ6-150-DS, incluido el motor de carga.
- Función:Protección del motor
- El lugar de origen:China.
- Apto para:Tipos específicos de motores
