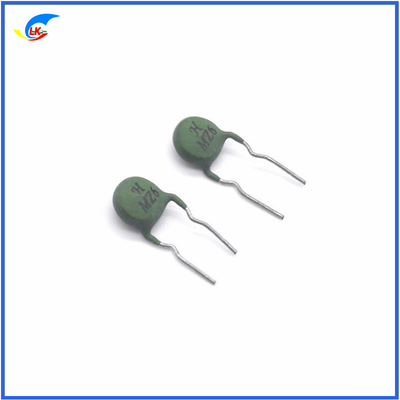

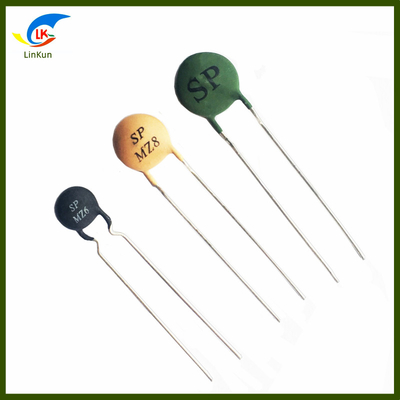

MZB-6 30-60Ω Ohm (MZ11-06A300-600RM) Termistor PTC 485 232 Para la protección de las interfaces de comunicación
1Descripción.
Una de las propiedades de los termistores PTC es que cuando fluye una corriente excesivamente grande, generan calor por sí mismos y se vuelven altamente resistentes.se utilizan como dispositivos de protección contra sobrecorrientes.
2Ventajas de los termistores PTC
Los termistores PTC son resistencias dependientes de la temperatura basadas en cerámicas semiconductoras especiales con un alto coeficiente de temperatura positivo (PTC).Muestran valores de resistencia relativamente bajos a temperatura ambienteCuando una corriente fluye a través de un PTC, el calor generado eleva la temperatura del PTC. Una vez que se excede una cierta temperatura (temperatura de Curie), la resistencia de un PTC aumenta significativamente.Este efecto se puede utilizar para proteger circuitos o dispositivos contra excesos de corrienteEn este caso, la sobrecorriente lleva el PTC a una temperatura alta y la alta resistencia resultante limita la sobrecorriente.Cuando la causa del mal funcionamiento se elimina el PTC se enfriará y actuar de nuevo como un fusible reestablecibleCon esta propiedad, los termistores PC se utilizan como dispositivos de protección contra la sobrecorriente. Las siguientes aplicaciones ejemplares describen cómo se pueden utilizar los termistores PTC para la protección contra la sobrecorriente.
3Objetivos
Para la limitación de corriente de entrada
Para protección contra sobrecorrientes
Para las telecomunicaciones
Limitador de corriente de entrada para cargadores de a bordo (OBC)
Limitador de corriente de entrada para inversores industriales
Protección contra sobrecorrientes de los motores de corriente continua incorporados
Protección contra sobrecorrientes de los solenoides
Protección contra sobrecorrientes en un dispositivo de protección contra sobretensiones (SPD) utilizado para sistemas de seguridad

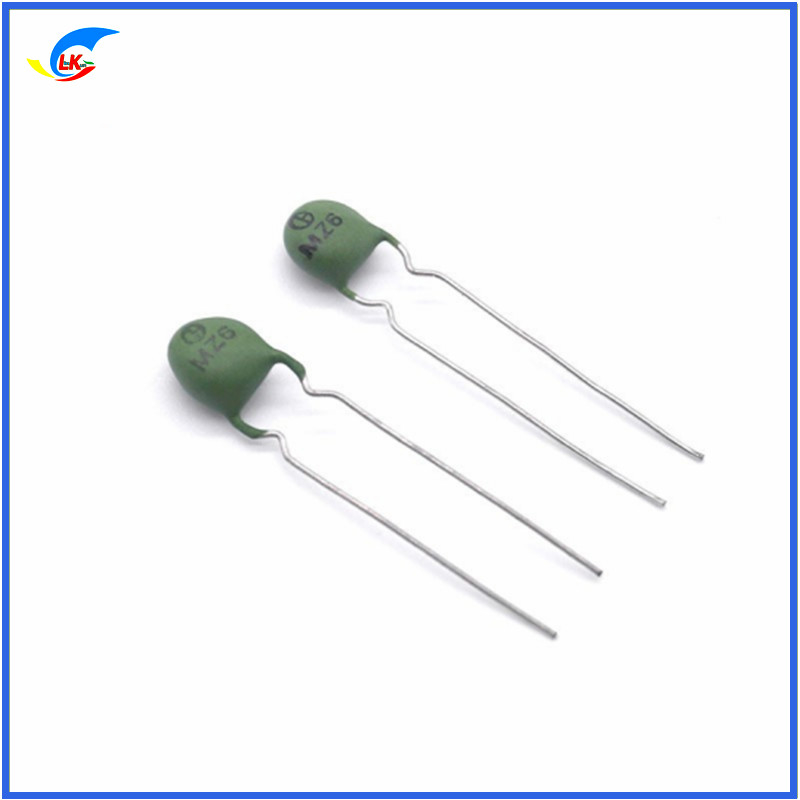

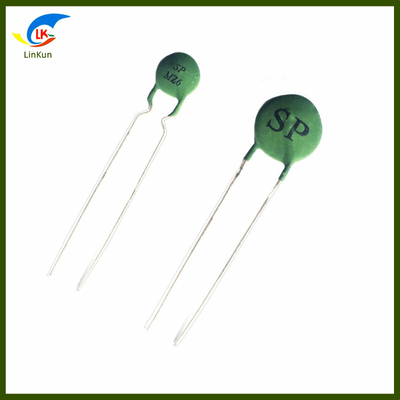

4. Especificaciones de apariencia
5. Dimensiones (mm)
| Número |
Nombre
|
Requisitos técnicos
|
Las pistas
|
| D |
Diámetro de la resistencia
|
6.5 máximo |
□Formado en eje
■ n-Formado
□ Es heterosexual
|
| T. |
espesor de la resistencia
|
5.0 máximo |
| - ¿ Qué? |
Duración del fusible
|
Min20 |
| No |
Distancia entre fusibles
|
5.0 ± 0.5 |
| d |
Diámetro del fusible
|
0.55 ± 0.05 |
6. Desempeño eléctrico
|
Número
|
Las partidas
|
Requisitos técnicos |
Condiciones de ensayo
|
| 6 a 1. |
Resistente a la potencia nominal cero |
30 a 60Ω |
Temperatura de la atmósfera:25±2°C
Precisión del ensayo: ± 0,5%
|
| 6 a 2. |
Sobre tensión
Resistiendo
|
Las demás:
ΔR/RNo≤ 20%
|
Corriente de arranque:200mA, Voltado de arranque:220VAC,se mantendrá durante 7 s,y luego se cambiará a alto voltaje350VAC,por 6 s. se muestra de la siguiente manera:Mantenerse en condiciones de temperatura y humedad normales durante 4-5 horas, y luego comprobar el Rn de nuevo.
|
| 6 a 3. |
Voltado de funcionamiento máximo
|
Las demás:
ΔR/RNo≤ 20%
|
Corriente de arranque: 800 mA, Voltado de arranque: 265 VAC, mantener durante 1 hora, se muestra de la siguiente manera: Permanecer en las condiciones de temperatura y humedad regulares durante 4-5 horas, y luego comprobar de nuevo la Rn.
|
| 6 a 4. |
Sobrecorriente
resistente
|
El valor de las emisiones
ΔR/RNo≤ 20%
|
Corriente de arranque: 800mA, Voltado 220VAC, encender el circuito durante 1 minuto después de cada 5 minutos, apagar y repetir esta operación durante 20 veces.Colocarlo en condiciones de temperatura y humedad regulares durante 4-5 horas y luego volver a comprobar el Rn
|
| 6 a 5. |
Temperatura de Curie |
75 °C |
Compruebe la temperatura en 2 veces Rn.
|
|
6 a 6.
|
Corriente de no funcionamiento
|
15 mA@60°C
ΔR/RNo≤ 20%
|
Bajo la temperatura atmosférica, la corriente se enciende durante 60 minutos.
|
| 6 y 7 |
corriente de funcionamiento
|
30 mA@25°C
ΔR/RNo≥ 100%
|
Bajo una temperatura atmosférica de 25 °C,
|
7Especificación de la serie
7.1 Seleccionar el termistor PTC como elemento de protección contra la sobrecorriente para la protección contra la sobrecorriente.la corriente de no acción del termistor PTC para la protección contra la sobrecorriente) y la posición de instalación de la resistencia térmica PTC (resistencia térmica PTC (en el momento del trabajo normal), la temperatura ambiente más alta, seguida de la corriente de protección (es decir, la corriente de acción del termistor PTC con PTC), el voltaje de trabajo máximo, la resistencia de potencia nominal cero,y el tamaño de la forma del componenteComo se muestra en la figura siguiente: la relación entre la temperatura ambiente, la corriente no activa y la corriente activa.
7.2 Principio de aplicación
Cuando el circuito está en estado normal, la corriente del termistor PTC con PTC es menor que la corriente nominal por protección contra sobrecorriente.y el valor de la resistencia es pequeño, que no afectará al funcionamiento normal del circuito protegido.la resistencia al calentamiento del PTC para protección contra sobrecorrientes se calienta repentinamente, que es de alta resistencia, lo que hace que el circuito en un estado relativamente "desconectado", protegiendo así el circuito de daños.el termistor PTC también responde automáticamente al estado de baja resistencia, y el circuito vuelve a funcionar normalmente.
La imagen anterior es un diagrama de la curva de Fu-Ante y la curva de carga del circuito cuando funciona normalmente.y la corriente que fluye a través del termistor PTC también es linealIndica que el valor de la resistencia del termistor PTC es básicamente inalterado, es decir, se mantiene en un estado de baja resistencia; desde el punto B hasta el punto E, el voltaje aumenta gradualmente,y el termistor PTC aumenta rápidamente debido a la resistencia al calentamientoLa rápida disminución de la corriente indica que el termistor PTC entra en el estado de protección.y la resistencia térmica PTC no entrará en el estado de protección.
En términos generales, hay tres tipos de protección contra sobrecorrientes y contra calor:
1. sobrecorriente de corriente (figura 3): RL1 es la curva de carga durante el funcionamiento normal.la curva de carga cambia de RL1 a RL2, excediendo el B,ptc, el termistor entra en estado de protección;
2.Exceso de voltaje (Figura 4): El voltaje de la fuente de alimentación aumenta. Por ejemplo, el cable de alimentación de 220 V se eleva repentinamente a 380 V y la curva de carga cambia de RL1 a RL2, superando el punto B,y termistor PTC para entrar en el estado de protección;
3,Recalentamiento de la temperatura (Figura 5): cuando la temperatura ambiente supera un cierto límite, la curva V-I del termistor PTC ha cambiado de A-B-E a A-B1-F, la curva de carga RL excede los puntos B1,y termistor PTC para entrar en el estado de protección;
Diagrama del circuito de protección contra sobrecorrientes
Precauciones
1. Soldadura
En el caso de la soldadura, debe tenerse en cuenta que el termistor PTC no puede dañarse por calentamiento excesivo.
Soldadura de soldadura de hierro
La temperatura del estanque fundido MAX*260 °C max*.360 °C
* Tiempo de soldadura máximo* 10s máximo* 5s
La distancia más pequeña del termistor PTC es de min.6mm min.6mm
En las peores condiciones de soldadura, causará cambios en la resistencia.
2Revestimiento y riego
Cuando se añade revestimiento e irrigación al termistor PTC, no se permite que aparezca tensión mecánica debido a la expansión térmica diferente en la solidificación y el tratamiento posterior.Por favor, utilice los materiales de riego o los rellenos con cuidado.La temperatura límite superior del termistor PTC no está permitida durante el curado. Además, debe tenerse en cuenta que los materiales de riego deben ser químicamente neutrales.La restauración de la cerámica de titanato en el termistor PTC puede causar una resistencia reducida y pérdida de rendimiento eléctricoLos cambios en las condiciones de disipación térmica debido al riego pueden causar un sobrecalentamiento local del termistor PTC, lo que causa su destrucción.
3Está limpio.
El freón, el metano o el cloruro de vitamina y otros agentes de limpieza suaves son adecuados para la limpieza. También puede utilizar ondas ultrasónicas, pero algunos agentes de limpieza pueden dañar el rendimiento del termistor.Lo mejor es probarlo antes de limpiar o consultar a nuestra empresa.
4Condiciones y duración del almacenamiento
Si el período de almacenamiento se almacena correctamente, no hay límite de tiempo para el período de almacenamiento del termistor PTC.debe almacenarse en una atmósfera sin erosivo. al mismo tiempo, prestar atención a la humedad del aire, la temperatura y los materiales del recipiente. el original debe almacenarse en el embalaje original tanto como sea posible.El toque de la capa de cobertura metálica del termistor PTC sin caminar puede causar un rendimiento soldado reducidoEn caso de exposición a excesos de cableado o a temperaturas excesivamente elevadas, puede producirse un cambio en el rendimiento de algunas especificaciones de los productos, como la soldadura del plomo de estaño,pero puede almacenarse durante mucho tiempo en condiciones normales de conservación de componentes eléctricos.
5Las precauciones
A fin de evitar accidentes/cortocircuito/quema, como el termistor PTC, al utilizar el termistor PTC (de ensayo), debe prestarse especial atención a los siguientes aspectos:No lo use en aceite, agua o gas inflamable., (ensayo) termistor PTC; no utilice (ensayo) la resistencia del termistor PTC en condiciones que excedan las condiciones de "corriente de trabajo máxima" o "voltura de trabajo máxima".
6.Montaje
Los termistores PTC se pueden montar por onda, reflujo o soldadura manual.Las diferentes formas de montar o conectar los termistores pueden influir en su comportamiento térmico y eléctricoEl funcionamiento estándar es en aire inmóvil, no se recomienda cualquier envasado o encapsulación de termistores PTC y cambiará sus características de funcionamiento.
Soldadura típica
235 °C; duración: 5 s (conteniendo plomo (Pb))
245 °C, duración: 5 s (sin plomo (Pb))
Resistencia al calor de soldadura
260 °C, duración: 10 s como máximo.
,
