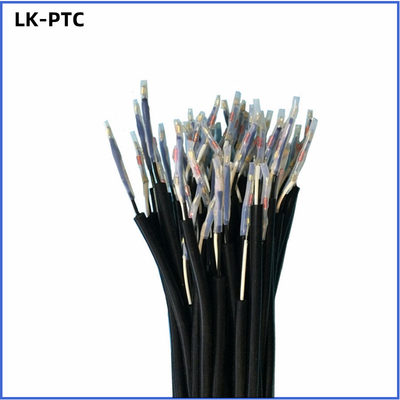

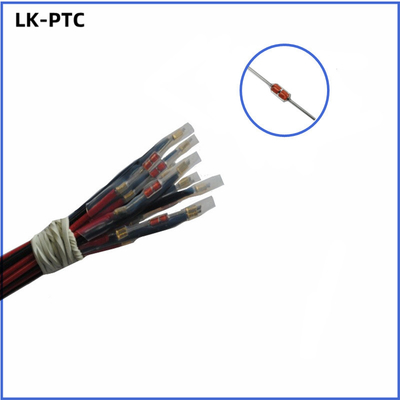

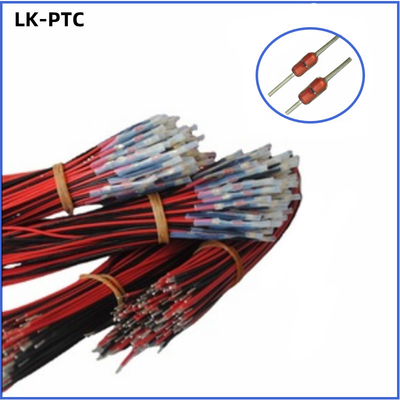

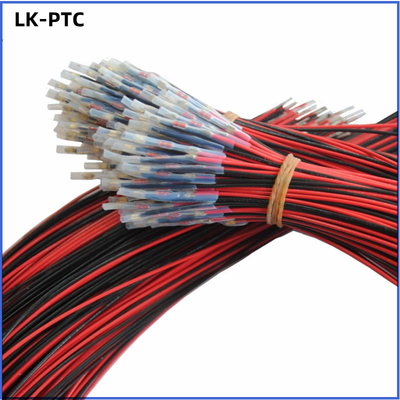

Sensor de temperatura del termistor PTC de silicio recubierto con PTFE KTY81 KTY83 KTY84 KTY10 620MM
Sensor de temperatura del termistor de silicio KTY84-130 Sensor de protección de temperatura del motor PTC
1Descripción del sensor de temperatura del termistor PTC de silicio
El sensor de temperatura del termistor PTC de silicio KTY84-150-620TW está hecho de chip KTY84-150 y es compatible con la serie KTY83-1KΩ.0 terminales de autobuses de cobre, y luego encapsulado con un tubo retráctil térmico de PTFE 2.0 para un diseño compacto."Electrodo positivo de material de silicio" coeficiente de temperatura "termistores y sensores de temperatura de la serie KTY" es adecuado para "motores de accionamiento y motores de control"Los modelos principales incluyen KTY84-130, KTY84-150, KTY84-151 y KTY84-152.
2.Aplicación típica del sensor de temperatura del termistor de silicio PTC
Sensores de temperatura de control de movimiento, sensores y controles de temperatura en accionamientos y motores, husillos, inversores y sistemas de control, etc.
Equipo de control de automatización industrial.
Detección y compensación de la temperatura de los electrodomésticos.
Circuito de precisión y compensación de temperatura del oscilador de cristal.
Compensación de temperatura de los dispositivos semiconductores de silicio.
Compensación de temperatura del amplificador de la instrumentación.
Compensación de la temperatura del convertidor A/D.
Control de tiempo del micro motor.
Detección y control de la temperatura del vehículo.
Detección y control de temperatura del equipo médico.
Las aplicaciones de los termistores PTC lineales también incluyen transmisión, aceite de motor y refrigerante, sistema de calefacción, protección contra el sobrecalentamiento, amplificadores, fuentes de alimentación, transductores, telemetría, computadoras,amplificadores magnéticos, la termometría, la meteorología, la regulación de la temperatura y la protección contra las temperaturas excessivas.
3. Dimensión del sensor de temperatura del termistor de silicio PTC(unidad: mm)
| Número de serie |
Nombre del material |
Especificaciones / Modelos |
Texturas del material |
| Es el 2-1. |
El cable de plomo |
Las medidas de seguridad se aplican a los vehículos de las categorías A y B. |
PTFE |
| Es el 2-2. |
En el caso de las |
2.0 Terminal de banda de cobre |
|
| Dos y tres. |
Tuberías |
2.0 tubo retráctil térmico de PTFE |
|
| Dos y cuatro. |
El térmico |
R25=580Ω±40Ω |
El número de unidades de producción será el siguiente: |
4. Especificación del sensor de temperatura del termistor PTC de silicio
| Número de serie |
Punto de trabajo |
Condiciones de ensayo |
- ¿Qué es eso? |
No lo es. |
- ¿Qué quieres decir? |
Unidad |
| - ¿Qué quieres decir? |
Resistencia a 25°C |
Ta = 25 ± 0,05 °C
PT ¥0,1mw
|
540 |
580 |
620 |
Oh |
| Es el 3-2. |
Resistencia a 100 °C |
Ta=100 ± 1°C
PT ¥0,1mw
|
950 |
1000 |
1050 |
Oh |
| - ¿Qué quieres decir? |
Prueba de aislamiento |
El valor de las emisiones de CO2 |
100 |
/ |
/ |
MΩ |
| - ¿Qué quieres decir? |
Resistir el ensayo de tensión |
1250 V CA 2mA
En el aire quieto
|
5 |
/ |
/ |
Sección |
| ¿Qué pasa? |
Rango de temperatura de funcionamiento |
/ |
-40 años. |
/ |
+ 150 |
°C |
| - ¿Qué quieres decir? |
Corriente nominal IN |
/ |
/ |
2 |
/ |
- ¿Qué es? |
| - ¿Qué pasa? |
Max corriente Imax |
/ |
|
|
8 |
- ¿Qué es? |
| 3-8. ¿Qué quieres decir? |
Tiempo térmico τ |
En el aire quieto |
/ |
/ |
7 |
El S |
| - ¿Qué pasa? |
Factor de disipación δ |
En el aire quieto |
1.5 |
/ |
/ |
MW/°C |
| 3-10. ¿Qué quieres decir? |
Potencia nominal Pmax |
/ |
/ |
/ |
50 |
MW |
5. R-T Tabla de parámetros característicos del sensor de temperatura del termistor de silicio PTC
| El grado Celsius |
- ¿ Qué es? |
El número de unidades de producción será el siguiente: |
| °C |
°F |
%/K) |
(Ω) |
(K) |
| En el caso de las |
Tipo de producto |
Se trata de: |
| -40 años. |
-40 años. |
0.97 |
294 |
322 |
350 |
± 8 años85 |
| - 30 años. |
- 22 años. |
0.94 |
327 |
356 |
385 |
± 8 años76 |
| -20 años. |
-4 años |
0.91 |
361 |
392 |
423 |
± 8 años7 |
| -10 años |
14 |
0.88 |
397 |
430 |
463 |
± 8 años65 |
| 0 |
32 |
0.87 |
434 |
469 |
504 |
± 8 años61 |
| 10 |
50 |
0.85 |
475 |
512 |
549 |
± 8 años58 |
| 20 |
68 |
0.82 |
517 |
556 |
595 |
± 8 años55 |
| 25 |
77 |
0.80 |
540 |
580 |
620 |
± 8 años54 |
| 30 |
86 |
0.79 |
562 |
603 |
644 |
± 8 años53 |
| 40 |
104 |
0.78 |
610 |
653 |
696 |
± 8 años5 |
| 50 |
122 |
0.75 |
659 |
704 |
749 |
± 8 años46 |
| 60 |
140 |
0.73 |
711 |
758 |
805 |
± 8 años42 |
| 70 |
158 |
0.67 |
768 |
814 |
860 |
± 8 años37 |
| 80 |
176 |
0.63 |
827 |
873 |
919 |
± 8 años31 |
| 90 |
194 |
0.62 |
887 |
935 |
983 |
± 8 años25 |
| 100 |
212 |
0.62 |
950 |
1000 |
1050 |
± 8 años17 |
| 110 |
230 |
0.62 |
1011 |
1068 |
1125 |
± 8 años66 |
| 120 |
248 |
0.58 |
1077 |
1138 |
1199 |
± 917 |
| 130 |
266 |
0.52 |
1148 |
1209 |
1270 |
± 969 |
| 140 |
284 |
0.51 |
1215 |
1282 |
1349 |
± 10 años24 |
| 150 |
302 |
0.50 |
1279 |
1352 |
1425 |
± 10 años8 |
6Características del sensor de temperatura del termistor de silicio PTC
1El sensor de temperatura KTY84, la estructura se basa en el principio de la resistencia a la difusión, con un coeficiente de temperatura lineal aproximado verdadero,garantizar una alta precisión de la medición de la temperatura. (La temperatura cambia de -40°C a +180°C, y el valor de la resistencia cambia aproximadamente linealmente de aproximadamente 300Ω a 1600Ω.)
2El chip sensor de temperatura KTY84, basado en la "tecnología de procesamiento de lotes de silicio", tiene una buena consistencia del producto y una fuerte intercambiabilidad".
3El sensor de temperatura KTY84, el componente principal es silicio, el silicio es intrínsecamente estable,Así que tiene una fiabilidad extremadamente alta y una vida útil extremadamente larga (tiene muy poca deriva en hasta 50 años, repitiendo sus características millones de veces La curva permanece sin cambios.)
4. KTY84 chip sensor de temperatura, el electrodo es un electrodo compuesto Ni-Sn, que tiene una alta fiabilidad y buena solderability.

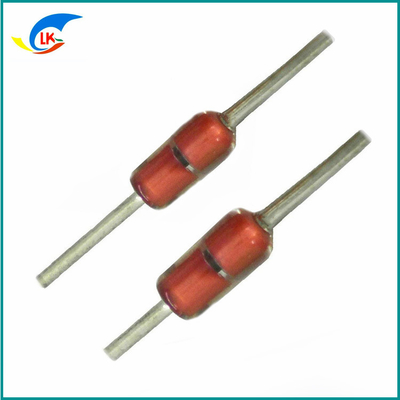

5Los componentes estándar del KTY84 son una estructura de envasado de vidrio DO-35 con conductos axiales.y se puede utilizar en ambientes duros como la alta temperaturaEl aspecto es estandarizado, y tiene un tamaño pequeño y una respuesta rápida.
6El sensor de temperatura KTY84 está empaquetado y conectado con cables de PTFE y tubos contraíbles térmicamente, y puede soportar temperaturas superiores a 200 °C.La resistencia y los cables están conectados por remaches de cinta de cobre.
7.Sensores de silicio Precauciones de aplicación del sensor de temperatura del termistor de silicio PTC
La longitud mínima del alambre de plomo adaptado será ≥ 8 mm.
En el caso de la flexión de alambre de plomo, el punto de flexión deberá estar a más de 2 mm de la parte del cuerpo de vidrio.
8Recomendaciones de montaje y manipulación
Las fuerzas excesivas aplicadas a un sensor pueden causar daños graves.
No se aplicarán fuerzas perpendiculares al cuerpo.
Durante la flexión, los cables deben apoyarse
Doblarse cerca del cuerpo debe hacerse con mucho cuidado.
Las fuerzas axiales en el cuerpo pueden influir en la precisión del sensor y deben evitarse
Estos sensores se pueden montar en una inclinación mínima de > 5 mm
9Soldadura y soldadura
Evite cualquier fuerza sobre el cuerpo o los cables durante o inmediatamente después de la soldadura.
No corrija la posición de un sensor ya soldado empujando, tirando o girando el cuerpo.
Evite el enfriamiento rápido después de la soldadura.
Para la soldadura manual, cuando el montaje no se realiza en una placa de circuito impreso, la temperatura de soldadura debe ser < 300 °C, el tiempo de soldadura < 3 s y la distancia entre el cuerpo y el punto de soldadura > 1,5 mm.
Para la soldadura manual, de inmersión, de oleaje u otra soldadura en baño, montada en una placa de circuito impreso
La temperatura de soldadura debe ser < 300 °C, el tiempo de soldadura < 5 s y la distancia entre el cuerpo y el punto de soldadura > 1,5 mm.
La distancia entre el cuerpo y el punto de soldadura debe ser > 0,5 mm. Se debe tener cuidado de que la corriente de soldadura nunca pase a través del sensor.
*Los tipos KTY y los tipos LPTC están todos sellados con vidrio de precisión DO-35
*Nuestra empresa se encarga de la producción de varios sensores que utilizan los componentes anteriores
*Para facilitar la instalación, nuestra empresa puede realizar productos del mismo tipo y especificaciones con componentes de embalaje de plástico de plomo unidireccional
* Investigación, desarrollo y producción de termistores y sensores de silicio con diversos parámetros especiales y formas estructurales
Se pueden personalizar diferentes longitudes de alambre y se pueden procesar las siguientes especificaciones:
Modelo: KTY83-110 KTY83-120 KTY83-121 KTY83-122 KTY83-150 KTY83-151 KTY83-152
KTY83-110 R25°C=1000Ω ± 1% temperatura de funcionamiento -40°C~175°C
KTY83-120 R25°C=1000Ω ± 2% temperatura de funcionamiento -40°C~175°C
KTY83-121 R25°C=990Ω ± 1% temperatura de funcionamiento -40°C~175°C
KTY83-122 R25°C=1010Ω ± 1% temperatura de funcionamiento -40°C~175°C
KTY83-150 R25°C=1000Ω ± 5% temperatura de funcionamiento -40°C~175°C
KTY83-151 R25°C=975Ω ±2,5% Temperatura de trabajo -40°C~175°C
KTY83-152 R25°C=1025Ω ±2,5% Temperatura de trabajo -40°C~175°C
Display de la foto de la fábrica:
Descripción del producto:
Resumen del producto - Sensor de temperatura del termistor de silicio PTC
Nombre del producto:Sensor de temperatura del termistor de silicio PTC
Descripción del producto:El sensor de temperatura del termistor de silicio PTC es un tipo de termistor con coeficiente de temperatura positivo (PTC) utilizado para la detección de temperatura.Está diseñado para tener una alta resistencia a bajas temperaturas y una baja resistencia a altas temperaturas, lo que lo hace adecuado para diversas aplicaciones de detección de temperatura.
Resistencia:R25=580Ω±40Ω
Duración del tubo:50 mm
El tubo:El sensor está encerrado en un tubo retráctil térmico de PTFE 2.0 (politetrafluoroetileno), que proporciona protección contra elementos externos y garantiza lecturas precisas de temperatura.
El terminal:El sensor de temperatura del termistor PTC de silicio tiene terminales de banda de cobre 2.0 para una conexión fácil y segura a un circuito o dispositivo de medición.
Aplicaciones:El sensor de temperatura del termistor de silicio PTC se utiliza comúnmente en varias industrias y aplicaciones, incluyendo, entre otros:
- Sistemas de vigilancia y control de la temperatura
- Protección térmica en dispositivos electrónicos
- Sensores de temperatura para vehículos
- Sistemas de aire acondicionado
- Equipo médico
- Control de procesos industriales
Ventajas:El sensor de temperatura del termistor de silicio PTC ofrece las siguientes ventajas:
- Alta sensibilidad y precisión
- Amplio rango de temperaturas
- Tiempo de respuesta rápido
- Durabilidad y fiabilidad
- Fácil de instalar y usar
Control de calidad:El sensor de temperatura del termistor de silicio PTC se somete a estrictas medidas de control de calidad para garantizar un rendimiento constante y confiable.y durabilidad antes de su comercialización.
Las certificaciones:Nuestro sensor de temperatura de termistor de silicio PTC es compatible con RoHS (Restricción de sustancias peligrosas) y cumple con los estándares de la industria para la calidad y la seguridad.
Personalización:Ofrecemos servicios de personalización para satisfacer los requisitos específicos de nuestros clientes, como diferentes valores de resistencia, longitudes de tubo y opciones de terminales.
Conclusión:El sensor de temperatura del termistor de silicio PTC es una solución de detección de temperatura versátil y confiable, adecuada para una amplia gama de aplicaciones.es una herramienta valiosa para el monitoreo y control de la temperatura en varias industriasConfíe en nuestro producto para obtener resultados precisos y confiables de detección de temperatura.
Características:
- Nombre del producto: Sensor de temperatura del termistor de silicio PTC
- Tubo: 2,0 PTFE Tubo contraíble por calor
- Duración del cable: 620 mm
- Resistencia: R25=580Ω±40Ω
- El termistor de detección: LK-KTY84-150
- Termistor con coeficiente de temperatura positivo
- Sensor de temperatura muy sensible
- Diseño compacto y ligero
- Tiempo de respuesta rápido
- Rendimiento estable y fiable
- Amplio rango de temperaturas
- Puede utilizarse en varios dispositivos electrónicos
- 2.0 Tubo retráctil por calor de PTFE para mayor protección
- longitud del cable de 620 mm para instalación flexible
- Resistencia R25=580Ω±40Ω para mediciones precisas de temperatura
- Utiliza el termistor de detección LK-KTY84-150 para lecturas precisas
Parámetros técnicos:
| Parámetro |
Valor |
| Duración del cable |
620 mm |
| Detección del termistor |
El número de unidades de producción será el siguiente: |
| El tubo |
2.0 Tubo retráctil por calor de PTFE |
| Luces altas |
El termistor PTC de silicio KTY81 es un termistor PTC lineal de banda de cobre. |
| Resistencia |
R25=580Ω±40Ω |
| Duración del tubo |
50 mm |
| Nombre del producto |
Sensor de temperatura del termistor de silicio PTC |
| Tipo de salida |
Tipo de cable (tres núcleos) |
| El cable |
Se aplicará el método de ensayo de la norma ISO/IEC 17025 para determinar si el material de ensayo de la norma ISO/IEC 17025 se utiliza en el ensayo de la norma. |
| Terminal de servicio |
2.0 Terminal de bandas de cobre |
| Palabra clave |
Termistor con coeficiente de temperatura positivo |
Aplicaciones:
El termistor PTC es el sensor de temperatura perfecto para sus necesidades
Nombre de marca: Lin Kun
Número de modelo: Sensor de temperatura del termistor PTC de silicio
Lugar de origen: China
Introducción
El termistor PTC es un tipo de sensor de temperatura que se utiliza ampliamente en varias industrias.El termistor con coeficiente de temperatura positivo (PTC, por sus siglas en inglés) es un tipo de termistor que presenta una característica de resistencia-temperatura positivaEsto significa que a medida que aumenta la temperatura, la resistencia del termistor PTC también aumenta. Esto lo convierte en una opción ideal para aplicaciones de detección de temperatura.
Áreas de aplicación
El sensor de temperatura del termistor de silicio PTC de Lin Kun se puede utilizar en una amplia gama de aplicaciones, incluidas:
- Aparatos domésticos: Los termistores PTC se utilizan comúnmente en refrigeradores, acondicionadores de aire y calentadores de agua para controlar la temperatura.
- Industria automotriz: Los termistores PTC se utilizan en aplicaciones automotrices como el monitoreo de la temperatura del motor, los calentadores de asientos y los sistemas de control climático.
- Equipo industrial: Los termistores PTC se utilizan en equipos industriales como hornos, secadores y maquinaria industrial para el control y monitoreo de la temperatura.
- Equipo médico: Los termistores PTC se utilizan en equipos médicos como incubadoras, calentadores de sangre y sondas de temperatura para medir la temperatura con precisión.
Características del producto
El sensor de temperatura del termistor de silicio PTC de Lin Kun viene con las siguientes características:
- Terminal: 2.0 Terminal de bandas de cobre
- Cable: UL1332 26AWG TS PTFE negro
- Duración del cable: 620 mm
- Luz alta: termistor PTC de silicio KTY81, termistor PTC lineal de banda de cobre
- Tubo: 2,0 PTFE Tubo contraíble por calor
Especificaciones del producto
El sensor de temperatura del termistor de silicio PTC de Lin Kun tiene las siguientes especificaciones:
- Rango de temperatura de funcionamiento: -40°C a 125°C
- Resistencia a 25°C: 100Ω
- Precisión: ±0,5°C
- Constante de tiempo térmico: 5 segundos
- Tiempo de respuesta: < 3 segundos
Ventajas del producto
El sensor de temperatura del termistor de silicio PTC de Lin Kun tiene varias ventajas, entre ellas:
- Alta precisión y sensibilidad: El termistor PTC ofrece una medición precisa de la temperatura con un tiempo de respuesta de menos de 3 segundos.
- Amplio rango de temperatura de funcionamiento: El termistor PTC puede funcionar en un amplio rango de temperatura de -40°C a 125°C, por lo que es adecuado para diversas aplicaciones.
- Fácil de instalar: El termistor PTC viene con un terminal de cinta de cobre de 2.0 y un tubo retráctil térmico de 2.0 PTFE, lo que lo hace fácil de instalar y usar.
- Confiable y duradero: El termistor PTC está hecho de materiales de alta calidad y está diseñado para soportar condiciones ambientales adversas, lo que lo convierte en un sensor de temperatura confiable y duradero.
Conclusión
El sensor de temperatura del termistor de silicio PTC de Lin Kun es un sensor de temperatura versátil y confiable que se puede utilizar en varias aplicaciones.amplio rango de temperatura de funcionamientoConfiar en Lin Kun para todos sus requisitos de termistor PTC y experimentar la más alta calidad y rendimiento.
Personalización:
Lin Kun Silicio PTC Sensor de temperatura del termistor Servicio personalizado
Nombre de marca: Lin Kun
Número de modelo: Sensor de temperatura del termistor PTC de silicio
Lugar de origen: China
Duración del cable: 620 mm
Luz alta: termistor PTC de silicio KTY81, termistor PTC lineal de banda de cobre
Tipo de salida: tipo de cable (tres núcleos)
Cable: UL1332 26AWG TS PTFE negro
Resistencia: R25=580Ω±40Ω
Nuestro sensor de temperatura de termistor de silicio PTC es un termistor de coeficiente de temperatura positivo que ofrece una detección de temperatura confiable y precisa.puede adaptar este producto a sus necesidades y requisitos específicos.
Nuestro equipo en Lin Kun entiende la importancia de proporcionar productos de alta calidad y personalizables a nuestros clientes.Es por eso que ofrecemos una variedad de opciones para nuestro sensor de temperatura de termistor de silicio PTC, incluida la longitud del cable, el tipo de salida y el tipo de cable.
Utilizamos materiales de alta calidad para garantizar la durabilidad y fiabilidad de nuestro sensor de temperatura termistor PTC de silicio.La longitud del cable de 620 mm proporciona flexibilidad y comodidad para la instalaciónLas características de alta luminosidad, como el termistor PTC de silicio KTY81 y el termistor PTC lineal de banda de cobre, ofrecen un rendimiento y una precisión superiores.
Nuestro sensor de temperatura de termistor PTC de silicio también viene con un cable de PTFE negro UL1332 26AWG TS, que es resistente a altas temperaturas y ofrece excelentes propiedades de aislamiento.La resistencia de R25=580Ω±40Ω garantiza lecturas de temperatura precisas y estables.
Elija Lin Kun para sus necesidades personalizadas de sensor de temperatura de termistor de silicio PTC y experimente una detección de temperatura confiable y precisa.Póngase en contacto con nosotros hoy para obtener más información sobre nuestras opciones y servicios personalizados.
Embalaje y envío:
Embalaje y envío de los termistores PTC
Embalaje:
El termistor PTC está cuidadosamente empaquetado para garantizar una entrega segura a nuestros clientes. Cada termistor está empaquetado individualmente en una bolsa de plástico protectora para evitar cualquier daño durante el transporte.Luego, la bolsa se coloca en una caja de cartón resistente con un relleno amplio para proteger aún más el termistor de cualquier impacto potencialEl embalaje está diseñado para soportar manipulaciones ásperas y condiciones climáticas extremas, asegurando que el producto llegue en perfectas condiciones.
Envío:
Ofrecemos varias opciones de envío para satisfacer las necesidades específicas de nuestros clientes.que proporcionan información de seguimiento para nuestros clientes para monitorear fácilmente el estado de su envíoPara pedidos urgentes, también ofrecemos servicios de envío acelerado a un costo adicional. Nos esforzamos por enviar todos los pedidos dentro de las 24 horas posteriores a su recepción para garantizar una entrega rápida a nuestros clientes.
Para los pedidos internacionales, tenemos especial cuidado para cumplir con todas las regulaciones aduaneras y proporcionar toda la documentación necesaria para garantizar un proceso de entrega sin problemas.También ofrecemos la opción de que los clientes usen sus propias cuentas de envío, si lo prefiere.
En PTC Thermistor, valoramos la satisfacción de nuestros clientes y nos esforzamos por proporcionar una experiencia de embalaje y envío sin problemas.Siéntase libre de contactarnos y haremos todo lo posible para satisfacer sus necesidades..
Preguntas frecuentes:
- P: ¿Qué es el termistor PTC?
R: El termistor PTC significa termistor de coeficiente de temperatura positiva, es un tipo de termistor que exhibe un aumento de resistencia con un aumento de temperatura.
- P: ¿Cuál es la función del termistor PTC?
R: El termistor PTC se utiliza como sensor de temperatura para detectar cambios en la temperatura y proporcionar mediciones precisas de temperatura.
- P: ¿Cuál es el rango de temperatura de funcionamiento de este producto?
R: El rango de temperatura de funcionamiento de este producto es de -40°C a 150°C.
- P: ¿Puede el termistor PTC usarse en ambientes hostiles?
R: Sí, el termistor PTC está diseñado para soportar ambientes hostiles y tiene una alta resistencia a la temperatura, la humedad y las vibraciones.
- P: ¿Viene este producto con un certificado de calibración?
R: Sí, este producto viene con un certificado de calibración para garantizar su exactitud y fiabilidad.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
